70 TON 4.0 OZ

型 號
單 位

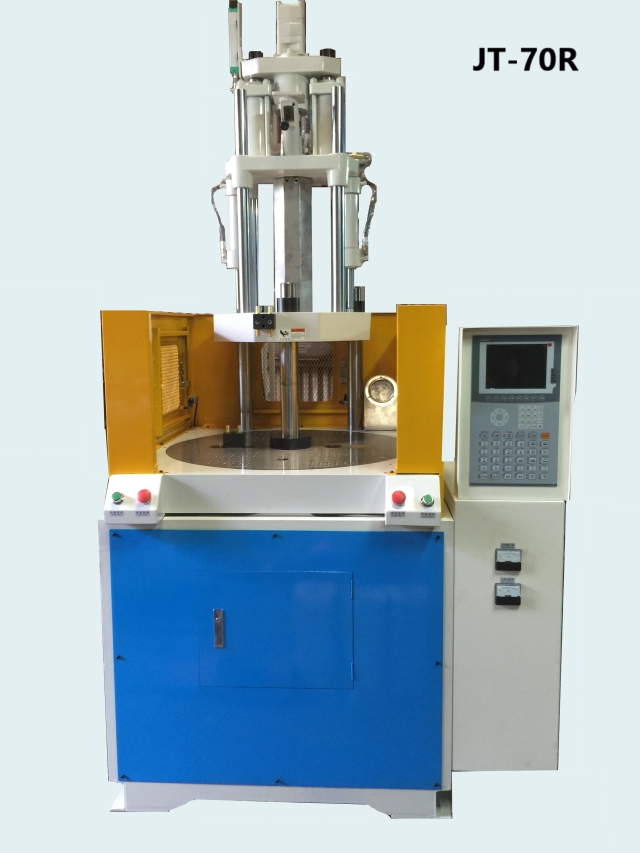

JT-70


(SD)單滑板 (R)圓盤


射出系統
螺桿直徑
MM
34
38
40


射出壓力
Kg/CM²
1815
1619
1311


理論射出量
CM³
140
157
194


射出量
G / OZ
129/4.5
145/5
179/6


射出率
CM³ /Sec
83
93
115


射出行程
MM
155


螺桿轉速
RPM
0-200


溫度控制段數
ZONE
3


料斗容量
L





鎖模系統
鎖模力
T
70


開模力
T
6


模版尺寸
MM
680x460


模柱間距
MM
500x280


最小使用模厚
MM
180


開模行程
MM
250


最大開模距離
MM
430


頂出力量
T
1.3


頂出行距
MM
65
35
65


滑模系統
滑板尺寸/圓盤直徑
MM
480x450

930


模具站數
Sets


2


最大模具尺寸
MM


350x300


圓盤回轉角度



180°(正反轉)


油壓電力系統
最大油壓壓力
Kg/CM²
140


泵浦吐出量
L/Min
65


作動油量
L
250


冷卻水用量
L
800-1200


油壓馬達動力
Kw/HP
11.2/1.5


電熱容量
KW
5


總用電量
KW
16.2


其他
機器重量
T
2.5 x 3


機器外型尺寸
MM
2.5 x 1. 4x 3.5


付船重量
T
2.8


付船尺碼
MM
2.8 x 1.6 x 2.3
