龍門多點式焊接機-盤元線送料方式(後段連結--自動收網機)

一、機器結構簡介
1. 150KVA×6組變壓器
2. 電源﹕380V/50Hz
3. 動力三相電源入電(交流電A.C)
4. 入電源為三相入電﹐分為6組變壓器使用
5. 每組變壓器入電為單相
二、機器結構分析︰(共分為五個部份)
1. 第一段﹕盤元線送料架50組
2. 第二段﹕直線矯直輪50組
3. 第三段﹕主焊接機座
4. 第四段﹕橫線自動下料架(橫線需預設長度切斷)

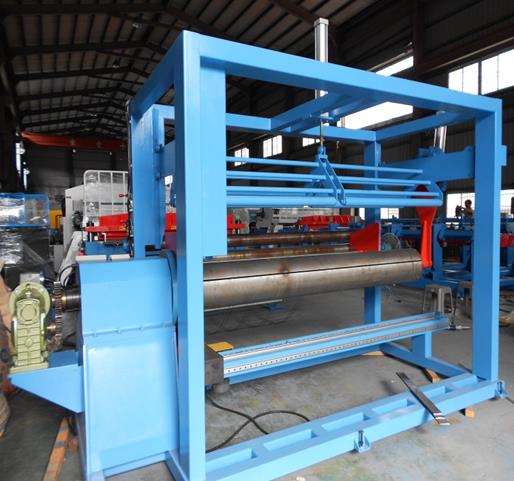

5. 第五段﹕自動收網機

三、整套焊接機器規格
1. 盤元線送料架﹕50組
2. 主機總長﹕30M
3. 主機總寬﹕3.3M
4. 主機總高﹕2.2M
5. 焊接位高﹕1050mm
6. 總重量﹕12T
7. 廠房需使用總面積﹕總生產線長30M×寬12M

四、焊接能力
1. 共設有25組焊接氣缸(Ø90×80×1段式)
2. 6組變壓器與25組焊接氣缸配合一起下降同時焊接。
3. 最大網寬﹕2500mm
4. 線徑﹕Ø3～Ø10mm(平網)﹐Ø4～Ø5mm(捲網)﹐每分鐘可焊接60條鐵線。
5. 直線間距﹕50～100～150～200mm
6. 橫線間距﹕50～300mm

五、買方請自備週邊設備
1. 壓縮機﹕50HP
2. 冷凍式乾燥機1台(配合50HP壓縮機使用)
3. 冷卻水﹕30T
4. 耗電量﹕500Amp
5. 500Amp無熔絲開關
