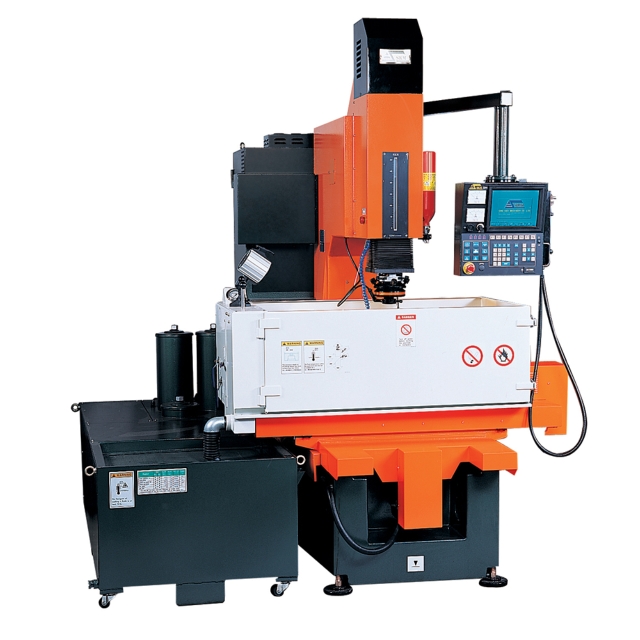

S90 (S540)
詳細規格及用途描述
．X、Y、Z三軸使用AC馬達
．多孔穴加工、擴孔加工、螺紋加工
．可搭配ATC及C軸加工
．放電R角<0.02mm
．多孔穴加工、擴孔加工、螺紋加工
．可搭配ATC及C軸加工
．放電R角<0.02mm
．最佳表面粗度Ra<0.1µm.
．三軸自由定義加工軸向及擴孔功能
．快速跳躍及間段長行程排渣功能
．特殊肋骨加工功能
．三軸自由定義加工軸向及擴孔功能
．快速跳躍及間段長行程排渣功能
．特殊肋骨加工功能
| Specification | S90(S540) |
|---|---|
| X、Y行程 | 500 x 400 mm |
| Z伺服行程及(輔助行程) | 300+(290) mm |
| 工作檯面積 | 820 x 500 mm |
| 工作油槽內容積 | 1100x700x350 mm |
| 主軸與工作檯最大距離 | 700 mm |
| 電極最大重量 | 60 kgs |
| 工作檯最大承重 | 1200 kgs |
| 過濾桶容量 | 400 Liter |
| 過濾芯數量 | 3 pcs |
| 機台總重量 | 2500+210 kgs |
| 機台高度 | 2600~2330 mm |
| 放電能量 | 60A/5A . 90A/5A . 120A/5A |
| 輸入電源 | 220 / 380 / 415 / 440 V |
| 總容量 | 7 KVA / 10 KVA / 13 KVA |
| 最快加工速度 | 400 / 600 / 800 mm^3/min |
| 最細表面粗度 | Ra≤0.1μm |
| 最低電極消耗比 | <0.2% (特殊配備可達<0.1%) |
