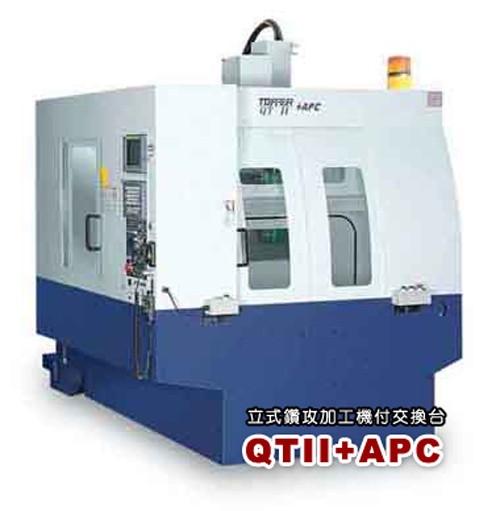

立式鑽攻加工機付交換台
- 產品型號:
- TMV-510T+APC(QT-Ⅱ+APC)
詳細規格及用途描述
項 目 規 格 單 位 QT-Ⅱ+APC
工作台 交付台尺寸 mm 600 ×360
最大負重(許容積載荷重) kgs 200×2
工作台面高度 mm 920
主 軸 主軸鼻端 7/24 No.30
主軸速度(回轉速度) rpm 240-8000
360-15000(360-15000)
行 程 X/Y/Z軸行程(X/Y/Z軸移動量) mm 510/360/300
主軸鼻端至交換台/工作台 mm 200 - 500
進 給 X/Y/Z快速進給 M/min 40/40/48
切削速度 mm/min 1 - 10000 (1 - 15000)
刀具數量 pcs 20
自 動 換 刀 刀具最大徑 mm 68
刀具最大長度 mm 200
刀具重量 kgs 3
馬 達(電動機) 主軸馬達(50%ED) kw 3.7(OP-5.5)(3.7)
X/Y/Z伺服馬達 kw 1.4/1.4/1.4
切削水馬達 kw 0.185
機械尺寸 長 mm 1850
寬 mm 2930
高 度(機械高度) mm 2430
淨 重(機械重量) kgs 4300
