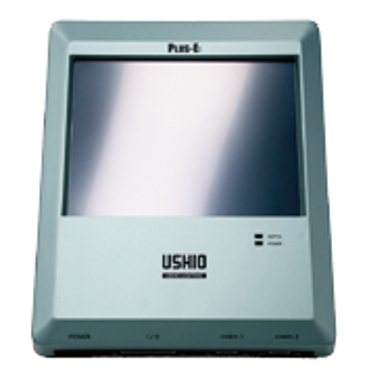

模具監視器 PLUS-E PE-1000A (USHIO總代理/群寶企業有限公司)

模具監視器 PLUS-E PE-1000A (USHIO總代理/群寶企業有限公司)

產品型號:
PE-1000A

詳細規格及用途描述

塑膠射出機專用模具監視器、模具保護裝置、模具安全檢測儀、模具視覺自動檢測系統。主要功能為:保護模具安全、成型品檢測、生產前後檢測、監測溢料、缺料不良品…等。

卓越的監視速度,公認的高精度模具監視裝置PLUS-E,加入了低成本選項的 PE-1000A,小型、 輕量、獨一無二的PLUS-E PE-1000A,實現出和以往相同性能的監視速度、精度、簡單操作和設定。 達到防止模具的損壞、提高生產效率,進而對總成本降低做出貢獻。
主要用途:
  1. 模具上成型品殘留監視。
  2. 成型品液料或缺料不良監視。
  3. 頂針折斷及回位監視。
  4. 滑塊歸定位及脫模監視。
  5. 減少不必要的頂出次數
  • 簡單操作
    因觸控屏操作簡單,對監視區域、監視條件的設定等,所有的動作可以直接地進行。另外,為了提高監視精度,對位置的補正和雜訊過濾支援功能的自動化,可大幅削減成型品事先設定所必須花費的時間。
  • 穩定監視
    USHIO獨特的補正機能技術,且自動地調整支援功能,能對周邊亂光、機台震動等影響降到最低,以防止不當誤判而頻繁報警。
  • 對應2台照相機
    主機內建標準功能,可對應兩台照相機使用。所以對精密模具、大型模具也能實現穩定的監視。
  • 多語言對應
    搭載了三種語言的介面,可選擇中文、英文、韓文的切換使用功能。
  • 根據RHoS
    符合歐洲環保規範RHoS指令。

PLUS-E應用在我們需要的所有塑料製品的成型監視

  • 極小化電子零件的精密成型和高速量產成型生產監視。
  • 從外殼、框架和齒輪到連接器、辦公設備、組成品等及汽車產業的各式各樣工業產品的成型監視。
  • 相機鏡頭、稜鏡鏡頭等透明的塑膠製品和替代玻璃產品的成型監視。
  • 具和廚房民生用品為主在我們生活中需要的所有產品的成型監視。
  • 醫療領域使用的注射器等高精度和衛生管理要求嚴格的成型監視。

導入PLUS-E的優點
防止模具損壞
成型過程中由PLUS-E監視,檢測模具造成損傷的殘留物和頂針折斷,異常發生成型停止,還有對成型品進行再頂出。以防止高價值的模具損壞。

  • 降低模具維修費用。
  • 防止生產線停止而延期交貨。

提高生產線的循環週期
PLUS-E監視成型品頂出後的殘留狀況,減少防止殘留而設定的再頂出動作。實現高效能的成型,以提高生產效率。另外,應用再頂出等異常時的自動復歸功能對生產線管理者達到的無人化。

  • 頂出次數的減少提升週期進而提高生產效率。
  • NG檢測後的成型動作自動復歸,實現省人力化。

防止不良品流出
PLUS-E成型後先檢測溢料和缺料,異常時停止頂出動作。防止不良品的混入或流出,以提高產品的可靠性。另外,可以做到成型品簡單的外觀檢查, 達到降低人事成本的目的。

  • 監視的同時,可應用於產品外觀檢查。
  • 實現高可靠性,穩定品質。

PLUS-E的監視動作
PLUS-E預先將正常成型時取得的標準影像和每次取得的監視影像,將所有的像素亮度進行比較以判斷 良 /不良。考慮到生產線設置環境所造成亂光容許誤差範圍的判定,可以更穩定的監視。

高操作性能

簡易一次登錄標準影像
注塑機自動運轉中,第一次成型開模完成後,進行標準影像登錄。簡單、快速地設定完成。

大幅度縮短設定時間
觸控操作、運轉中能及時修改設定,可大幅縮減操作時間,提高現場工作效能。

最多10個多邊形的區域設定
觸控屏幕上直接點觸設定區域,最多10個、8邊形的多邊區域。應用多邊設定,以減少NG誤判。

測試功能
將一次、二次監視的實際影像,直接於動態中比對標準影像,可進行感度調整以符合
所需靈敏度。

報警功能
監視中發生NG時,停止成型機動作,並立即蜂鳴聲響報警,通報現場管理人員處理。

手持尺寸&觸摸屏
小型、輕量設計不占空間、易操控。操作人員手持觸控屏幕,於機台模具旁邊觀察現場,直視畫面調整設定。


監視精度的表現

可兩台照相機對應
可用一台主機對應兩組照相機監視。進行高精密的成型監視,並能應用於大型模具的監視。

無視功能(無監視區)
可設定不必要監視區域(无監視區),重疊於監視區域上,達到無視(屏蔽) 準確控制監視區域,實現穩定監視。

即時調整支援
容許過濾亂光的影響和開模位置偏移、晃動的位置補正功能。為了達成穩定監視的支援功能,將監視能力做到自動化、設定簡單的人性化操控。

PE-1000A  功能說明
1 影像處理最小時間 0.03 sec
2 自動影像登錄
3 區域監視功能 指定區域內 / 1次監視、2次監視可
4 解析度 800×600
5 視窗機能
6 設定監視區域 最大8角10區域(區域可分別設定)
7 自動不良影像消除 ○   影像標記部分、區域內都可以
8 不良影像消除的紀錄 ○   水藍色表示
9 再頂出功能 ○   1~100次設定 保持功能
10 誤動作防止功能 自動補正機能,NG無視機能(0~100)
11 兩台照相機型式 ○   標準功能
12 感度調整 影像標記部分  1~50
13 延遲計時 0~99.99sec
14 操控方式 觸控面板
15 顯示器型式 8吋液晶顯示器 (彩色)
16 CCD照相機 白黑照相機
17 語言切換 英語、中國語、韓國語
18 1次監視NG自動復歸
19  2次監視延遲時間 2次監視在設定時間內確認
20 區域設定功能 區域可複製、移動
21  無效區域設定功能
22 NG數設定 各區域分別設定 1~100
23 不良品記數
24 感度測試
25 安全門復歸(自動)
26 運轉中,無監視時的警報 無監視狀態下成型機運轉,警報聲響告知
27 主機尺寸 210(W) x 250(H) x 43(D)
28 主機重量 1kg
29 電源/電力 DC24V/24W
