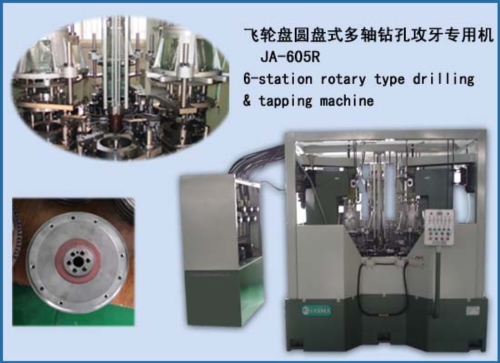

圓盤式多軸鑽孔攻牙專用機 (飛輪盤)

圓盤式多軸鑽孔攻牙專用機 (飛輪盤)

產品型號:

JA-605R

詳細規格及用途描述
機械尺寸
L2200*W2250*H2400mm

油壓分割器CT-600六等份

第1工位
人工上下工件,汽缸ø50-120ST+線性滑軌
第2工位
鑽孔主軸頭D8-150+馬達5HP/4P+10軸可調式鑽孔多軸器,配鑽孔導孔板
第3工位
精鉸主軸頭D8-150+馬達3HP/4P+3軸可調式鑽孔多軸器,配鑽孔導孔板
第4工位
鑽孔主軸頭D8-150 +馬達3HP/4P+3軸可調式鑽孔多軸器,配鑽孔導孔板
第5工位
攻牙主軸頭7N-80+馬達3HP/6P+3軸可調式攻牙多軸器

第6工位
鑽孔主軸頭D8-150+馬達3HP/4P+6軸可調式鑽孔多軸器,配鑽孔導孔板

油壓夾模6組
液壓系統
油壓馬達3HP4P*1台、2HP4P*3台;油壓泵浦30L/M雙聯*1台、20L/M雙聯*3台
冷卻系統
浸水馬達1HP4P*1台
電氣系統
三菱PLC可編程式控制器及組件

本專機是依據汽車用飛輪盤(如照片圖)零件的所需加工而設計製造。



公司名稱:

錦宏工業有限公司
