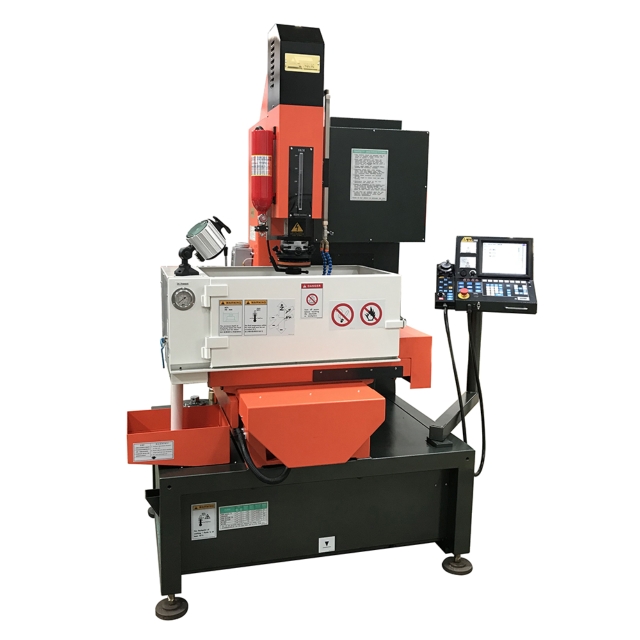

K50
詳細規格及用途描述
‧X、Y、Z三軸使用AC馬達
‧多孔穴加工、擴孔加工、螺紋加工
‧可搭配ATC及C軸加工
‧放電R角<0.02mm
‧多孔穴加工、擴孔加工、螺紋加工
‧可搭配ATC及C軸加工
‧放電R角<0.02mm
‧最佳表面粗度Ra<0.1µm.
‧三軸自由定義加工軸向及擴孔功能
‧快速跳躍及間段長行程排渣功能
‧特殊肋骨加工功能
‧三軸自由定義加工軸向及擴孔功能
‧快速跳躍及間段長行程排渣功能
‧特殊肋骨加工功能
| Specification | K50 |
|---|---|
| X、Y行程 | 300 x 200 mm |
| Z伺服行程 | 300mm |
| 工作檯面積 | 600 x 360 mm |
| 工作油槽內容積 | 720x460x260 mm |
| 主軸與工作檯最大距離 | 490 mm |
| 電極最大重量 | 30 kgs |
| 工作檯最大承重 | 600 kgs |
| 過濾桶容量 | 200 Liter |
| 過濾芯數量 | 2 pcs |
| 機台總重量 | 1650 kgs |
| 機台高度 | 2240 mm |
| 放電能量 | 30A/5A . 45A/5A . 60A/5A |
| 輸入電源 | 220 / 380 / 415 / 440 V |
| 總容量 | 4 KVA / 5.5 KVA / 7 KVA |
| 最快加工速度 | 200 / 300 / 400 mm^3/min |
| 最細表面粗度 | Ra≦0.1μm |
| 最低電極消耗比 | <0.2% (特殊配備可達<0.1%) |
