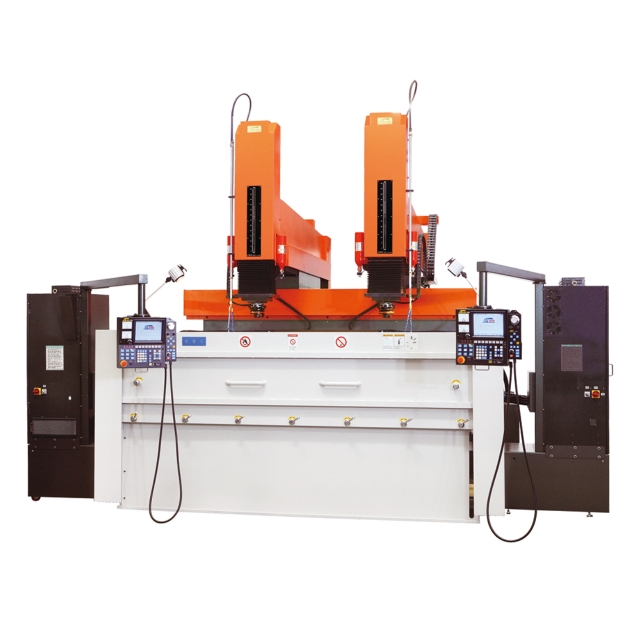

雙動柱放電加工機 M2210-2H
- 產品型號:
- M2210-2H
詳細規格及用途描述
‧X、Y、Z三軸使用AC馬達
‧多孔穴加工、擴孔加工、螺紋加工
‧可搭配ATC及C軸加工
‧放電R角<0.02mm
‧多孔穴加工、擴孔加工、螺紋加工
‧可搭配ATC及C軸加工
‧放電R角<0.02mm
‧最佳表面粗度Ra<0.1µm.
‧三軸自由定義加工軸向及擴孔功能
‧快速跳躍及間段長行程排渣功能
‧特殊肋骨加工功能
‧三軸自由定義加工軸向及擴孔功能
‧快速跳躍及間段長行程排渣功能
‧特殊肋骨加工功能
| Specification | M2210-2H |
|---|---|
| X、Y行程 | 單動 1600 x 1000 mm 雙動 800 x 1000 mm |
| Z伺服行程及(輔助行程) | 600 mm |
| 工作檯面積 | 2250 x 1100 mm |
| 工作油槽內容積 | 2820x1620x650 mm |
| 主軸與工作檯最大距離 | 1350 mm |
| 電極最大重量 | 300 kgs |
| 工作檯最大承重 | 13000 kgs |
| 過濾桶容量 | 4600 Liter |
| 過濾芯數量 | 12 pcs |
| 機台總重量 | 15100 kgs |
| 機台高度 | 3680 mm |
| 放電能量 | 90A/5A.120A/5A.150A/5A.180A/5A.240A/5A.300A/5A |
| 輸入電源 | 220 / 380 / 415 / 440 V |
| 總容量 | 20KVA / 26KVA / 34KVA |
| 最快加工速度 | 600/800/1000/1200/1600/2000 mm3/min |
| 最細表面粗度 | Ra≤0.1μm |
| 最低電極消耗比 | <0.2% (特殊配備可達<0.1%) |
