轮胎模专用打孔机
轮胎模专用打孔机

产品型号:TD66

详细规格及用途描述

  • 1. Y、Z、C、U、V、B 等六轴均采AC伺服控制,精准度高。
  • 2. 采自动换铜管、夹废铜管设计(专利), 一次可放置60支铜管,可24小时不间断加工,提高加工效率。
  • 3. 铜管采600 mm 长设计,以减少铜管的损耗率。
  • 4. 独家采用特殊穿孔侦测控制,可减少穿孔时间的不必要浪费。
  • 5. 加工液采离子水,加工效率高,配合常态过滤系统,可让加工液一直循环使用。

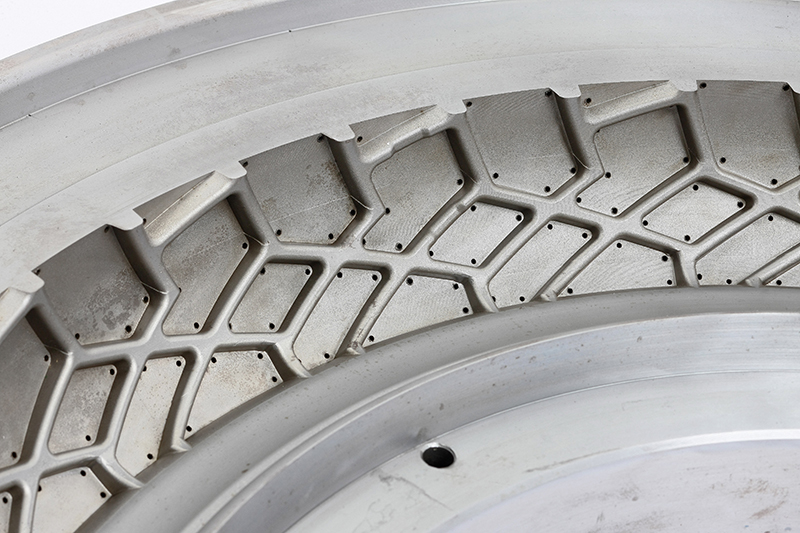

  • 6. V轴 -10°~ 80° 加上U轴 0°~360° 配合电脑自动控制,可满足所有轮胎模的透气孔加工需求。
  • 7. Y、Z、C均采线性滑轨,配合精密滚珠螺杆设计,精度高、寿命长
  • 8. 采用64位元工业级电脑,配合8轴控制卡,系统稳定度高。
  • 9. 可选配SKM伺服器,经由网路连接可做远端监看即时加工讯息及加工档案传输
  • 10. 加工程式均采对话式编辑,亦可配合标准ISO码可接受大部份之CAD/CAM 程式 ,简单易懂。
  • 11. 特殊加工码,针对每孔加工可任意设定最高达6种不同深度及加工条件,使加工效能大幅提高。

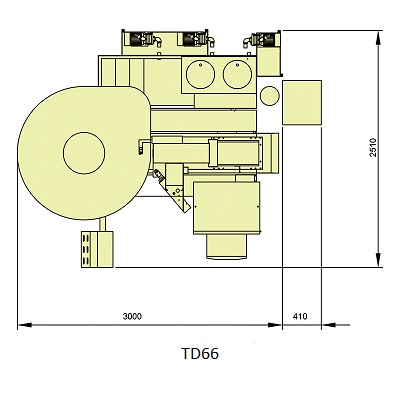

SpecificationTD66
X伺服行程
Y伺服行程500 mm
Z伺服行程750 mm
机头辅助行程(C轴)600 mm
B伺服行程360°
U伺服行程360°
V伺服行程-10°~85°
工作台面积Ø438 mm
工作水槽内容积Ø910 mm
最大工件尺寸Ø900 mm
工作台与导嘴最大距离280 mm
铜管电极尺寸Ø0.3~Ø3.0 mm
(特殊Ø0.1~6.0 mm)
自动换铜管电极尺寸(选配)400mm铜管Ø0.8~Ø3.0 600mm铜管Ø01.0~Ø3.0 (特殊规格另议)
加工液容量(纯水)45 Liter
储水槽容量55 Liter
过滤芯数量1 pcs
机台总重量2500 kgs
机台高度2265~2765 mm

轮胎模专用打孔机
轮胎模专用打孔机
轮胎模专用打孔机
