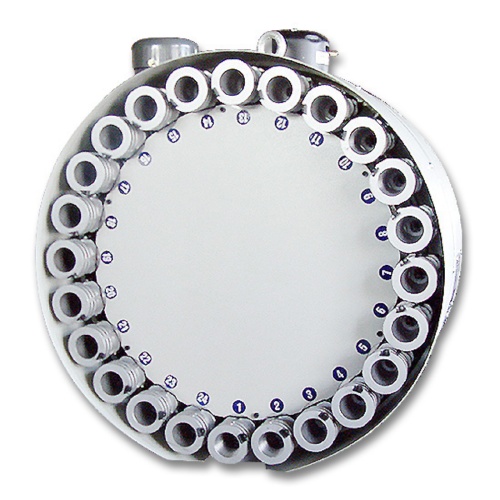

圓盤式刀庫 (凸輪式換刀)
圓盤式刀庫 (凸輪式換刀)

產品型號:MD420A,B MD424A,B.,C,D 原產地:台灣

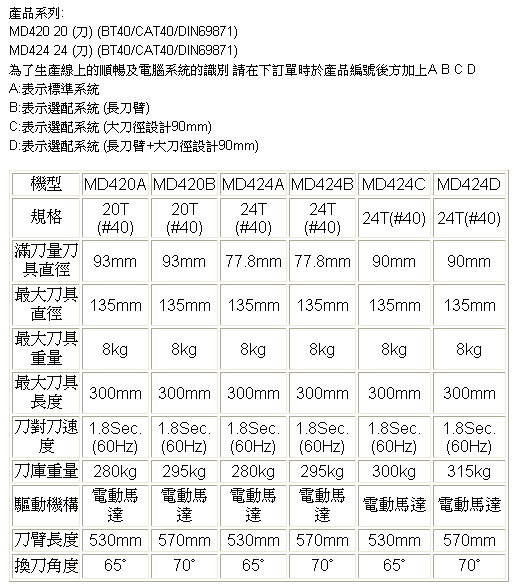

詳細規格及用途描述

Auto CAD 下載區 MD420A, MD420B, MD424A, MD424B, MD424C, MD424D

1.刀盤採用鋁合金材質,可降低重量,避免造成機身的負擔,讓精度更加準確。
2.刀盤用二個滾珠軸承固定,可讓負荷更重,品質更穩定。
3.刀盤特殊設計,並經CNC加工機一體加工完成,精度準確,強度增加,不慎撞機也不會斷裂。
4.刀盤分度部份採用滾柱軸承,可承受更強的重量,讓品質更穩定,旋轉時更順暢。
5.刀盤分度部份搭配圓筒凸輪,凸輪材質採用鎳鉻鉬合金鋼,經第四軸及CNC加工機一體加工成型,精度高,穩定性佳,旋轉時摩擦噪音特低。
6.固定圓筒凸輪的心軸,經精心設計,可有效並簡單的調整其正確位置,讓品質更加穩定容易控制。
7.圓筒凸輪的心軸,採用二個圓錐滾子軸承固定,可有效固定,並加強其可承受的力量,讓品質更穩定。
8.計數刀具感應塊採用鍵槽固定方式,可使其角度絕對正確,沒有鬆脫的疑慮。
9.計數刀具採用近接開關設計,可有效並穩定的控制。
10.近接開關採用德國品牌巴魯夫及日本歐姆龍,品質可更有效的控制。
11.刀盤轉動採用二個齒輪1:1設計傳動,可有效並確實的傳動。
12.傳動齒輪採用二個正齒輪設計,在裝配或拆卸時更簡單、確實。
13.傳動馬達採用立式馬達設計,配合馬達板設計,可使拆、裝更容易。
14.刀庫設計有原點控制,採用近接開關感應方式,可讓電控更加得心應手。
15.刀套上下採用氣壓缸推動,順暢柔和,可靠穩定。
16.刀套上下氣壓缸配合齒條傳動正齒輪,可更加強其刀具的重負荷。
17.齒條傳動正齒輪再配合偏心輪設計,可有效並正確的達到刀套直角上下的要求。
18.拉刀爪採用S45C中碳鋼一體加工成型,強度高、可靠,沒有斷裂疑慮。

Auto CAD 下載區 MD420A, MD420B, MD424A, MD424B, MD424C, MD424D
