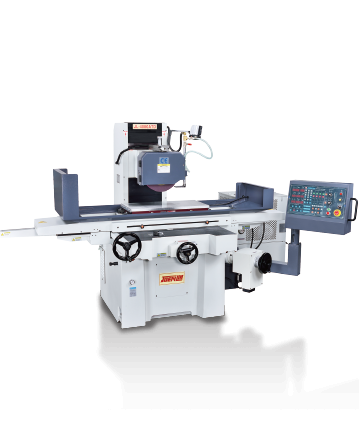

全自动平面磨床(鞍座系列)
- 型号：*JL-618ATD/JL-818ATD/2550ATD/ *JL-3060ATD/JL-4080ATD
| 型号 | 618ATD | 4080ATD | 3060ATD | 2550ATD | 818ATD |
|---|---|---|---|---|---|
| 加工能力 | |||||
| 工作台面积(WxL)(mm) | 150x465 (6"x18.6") | 400x800(16"x32") | 300x648 (12"x25.5") | 250x500 (10" x 20") | 200x465 (8"x18.6") |
| 工作台最大行程(前后 * 左右)(mm) | 175x472(7"x18.8") | 450x860 (18"x34.4") | 380x680(15"x27") | 270x550 (10.8" x22") | 205x472(8"x18.8") |
| 最大研磨面积(mm) | 150x465 (6"x18") | 400x800(16"x32") | 300x600 (12"x24") | 250x500 (10" x 20") | 200x450 (8"x18") |
| 主轴中心至工作台面最大距离(mm) | 450 mm(18") | 550 mm (22")[加高:650mm (26") 选购] | 600 mm(24") | 500 mm(20") [加高：600 mm (24") 选购] | 450 mm(18") |
| 工作台最大荷重重量 (kgs) | 210 | 400 | 300 | 250 | 250 |
| 左右进给 | |||||
| 工作台速度 (无段变速) | 3~25m/min(120"~1000"/min) | 5~25m/min (200"~1000"/min) | 5~23m/min(200"~920"/min) | 5~25m/min (200"~1000"/min) | 3~25m/min(120"~1000"/min) |
| 工作台滑道 | 一 V 型一平轨道 | 一 V 型一平轨道 | 一 V 型一平轨道 | 一 V 型一平轨道 | 一 V 型一平轨道 |
| 前后进给 | |||||
| 自动前后进给量 大约 | 0.1mm~5mm(2A)(0.004"~0.8") | 0.5mm~20mm (0.02"~0.8") | 0.1mm~5.5mm (0.004"~0.22") | 0.1mm~12mm (0.004"~0.48") | 0.1mm~5mm(2A) (0.004"~0.8") |
| 自动快速进给 大约 (mm/min) | |||||
| 60Hz | 1300(52")mm/min | 260(10.4")mm/min | 1400(56")mm/min | 550(22")mm/min | 1300(52")mm/min |
| 50Hz | 1100(44"")mm/min | 220(8.8"")mm/min | 1200(48")mm/min | 450(18")mm/min | 1100(44")mm/min |
| 手轮进给量 | |||||
| 每转 1 | 5mm(0.1") | 5mm(0.1") | 5mm(0.1") | 5mm(0.1") | 5mm(0.1") |
| 每刻度 1 | 0.02mm(0.0005") | 0.02mm(0.0005") | 0.02mm(0.0005") | 0.02mm(0.0005") | 0.02mm(0.0005") |
| 前后微调进给量 (选配) | |||||
| 每转 1 | 0.1mm(0.002") | - | - | - | 0.1mm(0.002") |
| 每刻度 1 | 0.001mm(0.00005") | - | - | - | 0.001mm(0.00005") |
| 上下进给 | |||||
| 砂轮快速进给 | |||||
| 60HZ | 180(7.2")mm/min(3A) | 260(10.4")mm/min | 280(11.2")mm/min | 550(22")mm/min | 180(7.2")mm/min |
| 50HZ | 150(6")mm/min(3A) | 220(8.8")mm/min | 230(9.2")mm/min | 450(18")mm/min | 150(6")mm/min |
| 手轮进给量 | |||||
| 每转 1 | 5mm(0.1") | 2mm(0.08") | 2mm(0.08") | 2mm(0.08") | 1mm(0.05") |
| 每刻度 1 | 0.02mm(0.0005") | 0.01mm(0.0004") | 0.01mm(0.0004") | 0.01mm(0.0004") | 0.005mm(0.00002") |
| 上下微调进给量 (选配) | |||||
| 每转 1 | 上下步进马达可设定 | 上下步进马达可设定 | 上下步进马达可设定 | 上下步进马达可设定 | 上下步进马达可设定 |
| 每刻度 1 | 上下步进马达可设定 | 上下步进马达可设定 | 上下步进马达可设定 | 上下步进马达可设定 | 上下步进马达可设定 |
| 自动上下进给 | |||||
| (设定最小单位) | 0.001mm/P.P.S(ATD) | 0.001mm/P.P.S(ATD) | 0.001mm/P.P.S(ATD) | 0.001mm/P.P.S(ATD) | 0.001mm/P.P.S(ATD) |
| 砂轮 | |||||
| 主轴转速 | |||||
| 60Hz(rpm) | 3500R.P.M | 1750R.P.M | 1750R.P.M | 1750R.P.M | 3500R.P.M |
| 50Hz(rpm) | 2900 R.P.M | 1450 R.P.M | 1450 R.P.M | 1450 R.P.M | 2900 R.P.M |
| 砂轮尺寸 | |||||
| (外径 * 厚度 * 内径)(mm) | 180X13X31.75(7.2"X0.5"X1.25") | 405x50x127 (16"x2"x5") | 355x37.5x127(14.2"x1.5"x 5") | 180X13X31.75(7.2"X0.5"X1.25") | 180X13X31.75(7.2"X0.5"X1.25") |
| 马达 | |||||
| 主轴马达 (HP*P) | 1.5HPX2P | 5HPx4P | 5HPx4P | 2HPx2P | 2HPx2P |
| 油压泵浦马达 (HP) | 1HPx6P | 2HPx6P | 2HPx6P | 1HPx6P | 1HPx6P |
| 自动前后进给马达 | 5RK-40A-S(2A.3A)(ATD:DC10SP) | 1/5HPX6P | 1/5HPX6P | 1/5HPX6P | 5RK-40A-S(2A.3A)(ATD:DC10SP) |
| 砂轮头快速升降马达 (上下) | 5RK-40A-S(2A.3A)(ATD:DC10SP) | 1/5HPX6P | 5RK-90A-S(AH),PK299-01A(ATD) | 1/5HPX6P | 5RK-40A-S(2A.3A)(ATD:DC10SP) |
| 冷却泵浦 (选配) | 1/8HP | 1/8HP | 1/8HP | 1/8HP | 1/8HP |
| 噪音值 | |||||
| 噪音值 dB (A) | 低于 78dB (A) 以下 | 低于 78dB (A) 以下 | 低于 78dB (A) 以下 | 低于 78dB (A) 以下 | 低于 78dB (A) 以下 |
| 重 量 | |||||
| 机器净重 / Kgs | 1100(2420 lbs) | 3250(7150 lbs) | 2000(4400 lbs) | 1350(2970 lbs) | 1280(2816 lbs) |
| 装箱毛重 / Kgs (1bs) | 1200(2640 lbs) | 3500(7700 lbs) | 2300(5060 lbs) | 1550(3410 lbs) | 1380(3060 lbs) |
| 尺寸 | |||||
| 机台作业空间 (长 × 宽 x 高)(mm) | |||||
| (LxWxH)(mm) | 2300x1750(92"x70")) | 3000x2050(120"x81") | 2600x2050(103"x81") | 2650x1750(104"x72") | 2300x1750(92"x70")) |
| 装箱尺寸 (长 x 宽 x 高)/cm | |||||
| (L×W×H)/cm | 224x136x210(90"x55"x84") | 276x228x225 (110.4"x91.2"x90") | 224X196X210(90"X78"X84") | 212x146x200 (85"x58.4"x80") | 224x136x210(90"x55"x84") |
