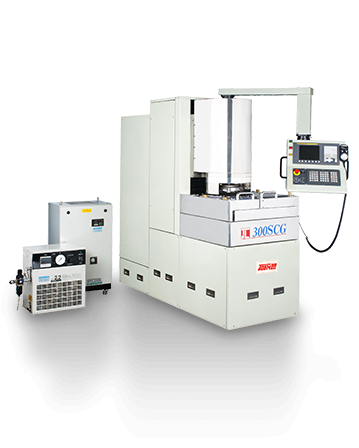

回转型磨床(晶瓷加工机)
- 型号：*JL-200SCG/JL-300SCG
| 型号 | JL-200 SCG | JL-300 SCG |
|---|---|---|
| 加工能力 | ||
| 工作台直径 | ɸ200 | ɸ300 |
| 机器配置 | 1支主轴 / 1个旋转工作台 | 1支主轴 / 1个旋转工作台 |
| 主轴 | ||
| 型式 | 气静压主轴 | 气静压主轴 |
| 主轴数量(mm) | 1 | 1 |
| 伺服马达功率 | 3.7 kw | 15 kw |
| 刀具 | ψ250 (mm) 钻石砂轮 | ψ350 (mm) 钻石砂轮 |
| 主轴转速(rpm) | Min1000 ~ Max 3000 rpm | Min1000 ~ Max 3000 rpm |
| Z 轴 | ||
| 行程 | 100 mm | 200 mm |
| 进给解析度 | 0.1μm | 0.1μm |
| 最大快速移动速度 | 300 mm / min | 300 mm / min |
| 工作台 | ||
| 行程 | 气静压工作台 | 气静压工作台 |
| 工作台数 | 1 | 1 |
| 最大转速 | 500 rpm | 500 rpm |
| 工作台面积(mm) | φ200 mm | φ300 mm |
| 最大承载重量 | 15 kg | 20 kg |
| 尺寸 | ||
| 机器重量(Kgs) | 2000 | 3000 |
| 机器作业空间 (长×宽x高) | 1000 (W)×1700 (D)×2100 (H) mm | 1000 (W)×1700 (D)×2100 (H) mm |
| 加工精度 | ||
| TTV 表面粗度 | 1.5 μmRa0.02μm（矽晶圆） | 1.5 μmRa0.02μm（矽晶圆） |
