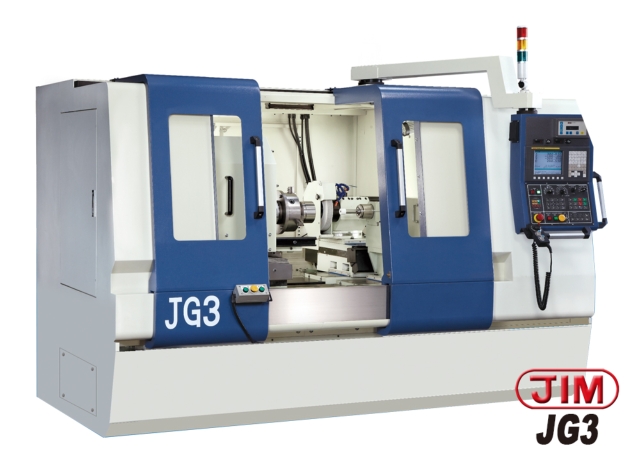

數控複合式內外徑磨床

數控複合式內外徑磨床

產品型號:
JG3
原產地:
台灣

詳細規格及用途描述

1.各部介紹
JG3系列針對工件之需求, 利用多種砂輪配置改善製程,提高精度之研磨機,能進行內徑、外徑、端面及錐度之同時研磨。簡易的三軸伺服構造及雙研磨主軸提供多樣的系統配置,使加工能力無限寬廣。
1-1.床臺及三軸滑座
床臺以FC30鑄鐵鑄造而成。每機台均經過一年以上的自然放置,以消除內應力,確保機台穩定、不變形、精度高。
機械結構重心低,並採大角度傾斜式洩水本臺設計,有利於切削液迴圈時將切削殘屑排出,保持機台清潔。
1-2. X、 Y、 Z軸滑座
.採用滾柱式線性滑軌,具有高剛性耐重負荷,可大幅提升機械剛性。
.採用研磨級高精度滾珠螺桿,具有高精度,穩定性佳。
.潤滑導管採用¢6mm的鋁管連結,無斷管失油之疑慮,確保機械滑道的壽命。
1-3.工件主軸
.工件主軸是由2個精密級斜角滾珠軸承TIMKEN 7014CP4及1所組合而成,組裝後通過精度校驗、溫升測試,主軸鼻端采A2-5規格設計,適合搭配各式手動或油壓夾頭。
.主軸套管采一體式主軸,精度高,壽命佳,維修採更換式維修。
.採用伺服電機驅動,速度穩定、扭矩高。
.迴轉精度達0.001mm。
.工件頭部下端採用鳩尾設計,當變換工件長度時容易更改變更,設定更為快速。
1-4.研磨砂輪軸(Y、Z軸)
.研磨砂輪軸使用外徑90mm皮帶傳動高速精密主軸,轉速可選。
.研磨砂輪軸由3HP電機驅動。透過高速無段平皮帶傳動,採逆時針旋轉。
.內徑砂輪最大可安裝φ125mm。
.標配變頻器(YASKAWA)使用可依內研磨主軸轉速設定所需頻率。
.可選配高速直驅電主軸。
1-5.自動潤滑系統
.滑道油回油採3段浸油式過濾,確保回油乾淨,不會帶有雜質,以確保軌道完美。
.滑道採用強制給油潤滑,軌道壽命長,穩定度高。
.使用臺制1 HP直結泵浦。
.裝置壓力檢測,油壓壓力潤滑失效則發出警告訊息。
.獨立軌道潤滑油容量53公升。
1-6.冷卻水箱
.標準水箱容量250公升、
.臺制電磁過濾機/過濾金屬類之鐵屑。
.(選配)臺制紙帶過濾機/過濾非鐵類金屬之雜屑。
1-7.控制器:FANUC 0i-TF
.控制軟體: JIMATIC F-9000
.控制模式
a)AUTO mode.
b)MDI mode.
c)JOG mode.
d)MPG mode. (HANDLE)
e)EDIT mode.
