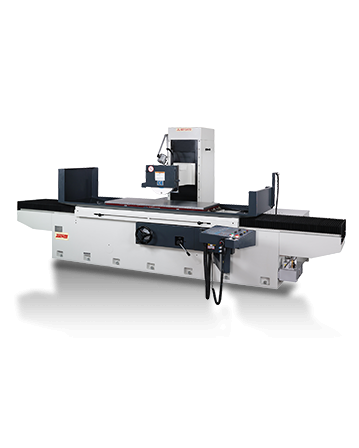

Semi-Automatic Surface Grinder (Column series)

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型號
JL-50100AHR
JL-50150AHR
JL-50200AHR
JL-60100AHR
JL-60150AHR
JL-60200AHR
JL-70100AHR
JL-70150AHR
JL-70200AHR


加工能力


工作台面積(WxL)(mm)
500x1000
500x1500
500x2000
600x1000
600x1500
600x2000
700x1000
700x1500
700x2000


最大研磨面積(mm)
500x1000
500x1500
500x2000
600x1000
600x1500
600x2000
700x1000
700x1500
700x2000


主軸中心至工作台面最大距離(mm)
600 [加高:800&1000-選購]
600 [加高:800&1000-選購]
600 [加高:800&1000-選購]
600 [加高:800&1000-選購]
600 [加高:800&1000-選購]
600 [加高:800&1000-選購]
600 [加高:800&1000-選購]
600 [加高:800&1000-選購]
600 [加高:800&1000-選購]


工作台最大荷重重量 (kgs)
800
1200
1500
1000
1400
1700
1000
1400
1700


左右進給


工作台移動速度(m/min)
5~25
5~25
5~25
5~25
5~25
5~25
5~25
5~25
5~25


工作台滑道
一 V 型一平軌道
一 V 型一平軌道
一 V 型一平軌道
一 V 型一平軌道
一 V 型一平軌道
一 V 型一平軌道
一 V 型一平軌道
一 V 型一平軌道
一 V 型一平軌道


前後進給


每次前後動進刀量[近似值] (mm)
0.5~20
0.5~20
0.5~20
0.5~20
0.5~20
0.5~20
0.5~20
0.5~20
0.5~20


前後快送速度 (mm/min)


60Hz
1100 mm/min
1100 mm/min
1100 mm/min
1100 mm/min
1100 mm/min
1100 mm/min
1100 mm/min
1100 mm/min
1100 mm/min


50Hz
900 mm/min
900 mm/min
900 mm/min
900 mm/min
900 mm/min
900 mm/min
900 mm/min
900 mm/min
900 mm/min


前後手輪進刀量 (mm)


每轉 1
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")


每刻度 1
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")


上下進給


砂輪座快速上下[近似值][選購](mm/min)
300
300
300
300
300
300
300
300
300


上下手輪進刀量 (mm)


(X1)
0.1mm
0.1mm
0.1mm
0.1mm
0.1mm
0.1mm
0.1mm
0.1mm
0.1mm


(X5)
0.5mm
0.5mm
0.5mm
0.5mm
0.5mm
0.5mm
0.5mm
0.5mm
0.5mm


(X10)
1 mm
1 mm
1 mm
1 mm
1 mm
1 mm
1 mm
1 mm
1 mm


(X1)
0.001mm
0.001mm
0.001mm
0.001mm
0.001mm
0.001mm
0.001mm
0.001mm
0.001mm


(X5)
0.005mm
0.005mm
0.005mm
0.005mm
0.005mm
0.005mm
0.005mm
0.005mm
0.005mm


(X10)
0.01 mm
0.01 mm
0.01 mm
0.01 mm
0.01 mm
0.01 mm
0.01 mm
0.01 mm
0.01 mm


上下自動進刀[選購}(mm)
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999


砂輪


砂輪轉速(R.P.M)


60Hz(rpm)
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M


50Hz(rpm)
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M


砂輪尺寸


(外徑 * 厚度 * 內徑)(mm)
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")
405x50x127 (16"x2"x5")


馬達


主軸馬達 (HP*P)
10[15-選購]
10[15-選購]
10[15-選購]
10[15-選購]
10[15-選購]
10[15-選購]
10[15-選購]
10[15-選購]
10[15-選購]


油壓幫浦馬達(HP)
3
5
5
3
5
5
3
5
5


前後自動馬達(HP)
1/5
1/5
1/5
1/5
1/5
1/5
1/5
1/5
1/5


上下快速馬達[選購] (HP)
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達


水泵浦[選購](HP)
1/4
1/4
1/4
1/4
1/4
1/4
1/4
1/4
1/4


重 量


機台淨重 Kgs(lbs)
6000
7200
8400
6300
7500
8700
6600
7800
9000


裝箱毛重 Kgs(lbs)
6800
8100
9400
7100
8400
9700
7400
8700
10000


尺寸


機器佔地面積(長*寬*高)(mm)


(LxWxH)(mm)
4600*2300*2040
4800*2300*2040
6000*2300*2040
4600*2450*2040
4800*2450*2040
6000*2450*2040
4600*2550*2040
4800*2550*2040
6000*2550*2040


裝箱尺寸 (長 x 寬 x 高)/cm


(L×W×H)/cm
376*230*228
391*228*228
477*228*228
376*230*228
391*228*228
477*230*228
376*228*228
391*228*228
477*228*228
