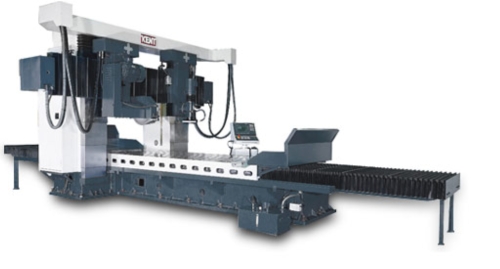

KGP 龙门平面磨床-动梁式
KGP 龙门平面磨床-动梁式

产品型号:KGP-42120D/42160D

详细规格及用途描述

机械特性:

扎实之机台结构
高品质FC30铸件, 组织稳定。 立柱箱型结构设计,维持机器之精准和防止共振。宽阔之底座,使用顺畅长久不变形。结构粗壮,以确保重切削之精度寿命。

人性化之操控系统
采用”MITSUBISHI”人机介面及触控面板,简易对话式操作,简单易学,让操作者能轻易预设研磨工作参数,即开始至完成自动研磨, 可实现一人操作多机之工作之需求。并搭配三菱PLC,维修容易,零件寿命长,备品取得容易。

主轴及主轴马达
内含3组超精密级之斜角滚珠轴承,宽跨距结构设计。超大90mm轴心使主轴具有绝佳研磨刚性及研磨精度,并配合20马力实验室级低震马达及双层璧立柱及机头铸件体,具备高刚性、高抗弯及抗扭应力,适合重切削加工。

主机座滑轨
前后及上下两轴采C3精密级滚珠螺杆配合伺服马达带动,无背隙联轴器直结,定位精度佳。热处理研磨硬轨,平稳结实耐久。一平一V工作台滑轨附“特弗龙” 耐磨材料,加上精密之铲花工程,配合循环式润滑装置,长久使用仍可维持机器应有之精度。

液压系统
比例阀设计,20HP油压马达,工作台可轻易地达到30米/分之平稳速度。搭配超大之液压油箱及油冷机,保持液压油恒温运作。内建油路防撞及极限保护功能,维持工作物之加工精度。

自动砂轮修整
横磨头配有砂轮修整器,DC马达推动,伺服马达进给,操作者可轻易的于自动研磨程序中设定修整参数,自动修整并自动补偿,达到完全自动境界。

自动润滑装置
采循环式中心强制润滑装置,容积式配油器,确保润滑油定点定量供应。 100公升大油箱, 可自动并完全润滑整部机台。油水分离,过滤循环润滑。

立轴磨头(选购性特别附件)
选配之可调式万能立磨头,专门用来研磨侧面、鸠尾槽、机台侧边、倒角等各种特殊需求之工作物。精度准确,操作容易,广受一般客户喜好。
