龙门多点式焊接机-盘元线送料方式(后段连结--自动收网机)

一、机器结构简介
1. 150KVA×6组变压器
2. 电源：380V/50Hz
3. 动力三相电源入电(交流电A.C)
4. 入电源为三相入电，分为6组变压器使用
5. 每组变压器入电为单相
二、机器结构分析：(共分为五个部份)
1. 第一段：盘元线送料架50组
2. 第二段：直线矫直轮50组
3. 第三段：主焊接机座
4. 第四段：横线自动下料架(横线需预设长度切断)

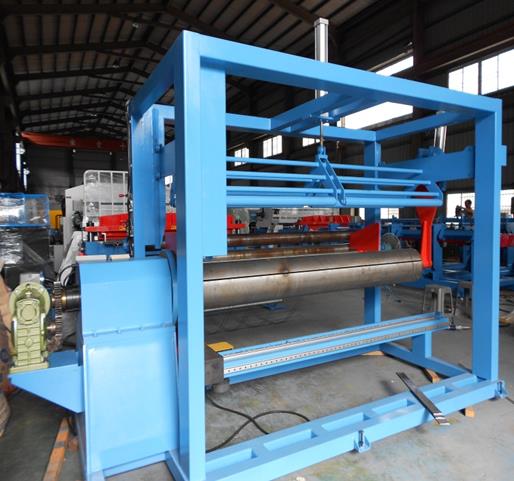

5. 第五段：自动收网机

三、整套焊接机器规格
1. 盘元线送料架：50组
2. 主机总长：30M
3. 主机总宽：3.3M
4. 主机总高：2.2M
5. 焊接位高：1050mm
6. 总重量：12T
7. 厂房需使用总面积：总生产线长30M×宽12M

四、焊接能力
1. 共设有25组焊接气缸(Ø90×80×1段式)
2. 6组变压器与25组焊接气缸配合一起下降同时焊接。
3. 最大网宽：2500mm
4. 线径：Ø3～Ø10mm(平网)，Ø4～Ø5mm(卷网)，每分钟可焊接60条铁线。
5. 直线间距：50～100～150～200mm
6. 横线间距：50～300mm

五、买方请自备周边设备
1. 压缩机：50HP
2. 冷冻式乾燥机1台(配合50HP压缩机使用)
3. 冷却水：30T
4. 耗电量：500Amp
5. 500Amp无熔丝开关
