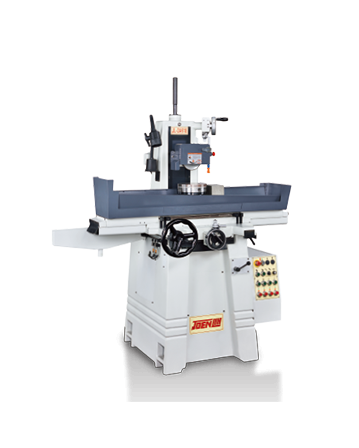

半自动磨床(鞍座系列)
- 产品型号:
- JL-618A/JL-2A618/JL-3A618/JL-818A/JL-2A818/JL-3A818/JL-2550AH/2550AHR/JL-3060AH/JL-4080AH/4080AHR
- 原产地:
- 台湾
详细规格及用途描述
.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}
型号
618SA/2A618/3A618
818SA/2A818/3A818
3060AH
JL-2550AH / JL-2550AHR
JL-4080AH / JL-4080AHR
加工能力
工作台面积(WxL)(mm)
150x465 (6"x1/8")
200x465 (8"x18")
300x648 (12"x25.5")
250x500 (10" x 20")
400x800(16"x32")
工作台最大行程(前后 * 左右)(mm)
175X372(7"x15.2")
205x472(8"x18.8")
380x680(15"x27")
270x550 (10.8" x22")
450x860 (18"x34.4")
最大研磨面积(mm)
150x465 (6"x18")
200x450 (8"x18")
300x600 (12"x24")
250x500 (10" x 20")
400x800(16"x32")
主轴中心至工作台面最大距离(mm)
450 mm(18")
450 mm(18")
600 mm(24")
500 mm(20") [加高:600 mm (24") 选购]
550 mm(22") [加高:650 mm (26") 选购]
工作台最大荷重重量 (kgs)
-
-
-
250
400
左右进给
工作台速度 (无段变速)
3~25m/min(120"~1000"/min)
3~25m/min(120"~1000"/min)
5~23m/min(200"~920"/min)
5~25m/min (200"~1000"/min)
5~25m/min (200"~1000"/min)
工作台滑道
一 V 型一平轨道
一 V 型一平轨道
一 V 型一平轨道
一 V 型一平轨道
一 V 型一平轨道
前后进给
自动前后进给量 大约
0.1mm~5mm(2A)(0.004"~0.8")
0.1mm~5mm(2A)(0.004"~0.8")
0.1mm~5.5mm (0.004"~0.22")
手动 (H 机型),0.1~12 (AH 机型)
0.5mm~20mm (0.02"~0.8")
自动快速进给 大约 (mm/min)
60Hz
1300(52")mm/min
1300(52")mm/min
1400(56")mm/min
1100(44")mm/min
1100(44")mm/min
50Hz
1100(44"")mm/min
1100(44"")mm/min
1200(48")mm/min
900(36")mm/min
900(36")mm/min
手轮进给量
每转 1
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
每刻度 1
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
前后微调进给量 (选配)
每转 1
0.1mm(0.002")
0.1mm(0.002")
0.1mm(0.002")
0.1mm(0.002")
0.1mm(0.002")
每刻度 1
0.001mm(0.00005")
0.001mm(0.00005")
0.001mm(0.00005")
0.001mm(0.00005")
0.001mm(0.00005")
上下进给
砂轮快速进给
60HZ
180(7.2")mm/min(3A)
180(7.2")mm/min(3A)
AH 420(350)mm/min(16.8")(14")
550mm/min (22"/min)
260mm/min (10.4"/min)
50HZ
150(6")mm/min
150(6")mm/min
ATD 280(230)mm/min(11.2")(9.2")
450mm/min (18"/min)
220mm/min (8.8"/min)
手轮进给量
每转 1
1mm(0.05")
1mm(0.05")
2mm(0.08")
2mm(0.08")
2mm(0.08")
每刻度 1
0.005mm(0.00002")
0.005mm(0.00002")
0.01mm(0.0004")
0.01mm(0.0004")
0.01mm(0.0004")
上下微调进给量 (选配)
每转 1
0.02mm(0.001")
0.02mm(0.001")
0.04mm(0.0016")
0.04mm(0.0016")
0.04mm(0.0016")
每刻度 1
0.0005mm(0.00005")
0.0005mm(0.00005")
0.0005mm(0.00005")
0.001mm(0.00005")
0.001mm(0.00005")
砂轮
主轴转速
60Hz(rpm)
3500R.P.M
3500R.P.M
1750R.P.M
3500R.P.M
1750R.P.M
50Hz(rpm)
2900 R.P.M
2900 R.P.M
1750 R.P.M
2900 R.P.M
1450 R.P.M
砂轮尺寸
(外径 * 厚度 * 内径)(mm)
180X13X31.75(7.2"X0.5"X1.25")
180X13X31.75(7.2"X0.5"X1.25")
355x37.5x127(14.2"x1.5"x 5")
180X13X31.75(7.2"X0.5"X1.25")
405x50x127 (16"x2"x5")
马达
主轴马达 (HP*P)
1.5HPX2P
2HPx2P
5HPx4P
2HPx2P
5HPx4P
油压泵浦马达 (HP)
1HPx6P
1HPx6P
2HPx6P
1HPx6P
2HPx6P
自动前后进给马达
5RK-40A-S(2A.3A)(ATD:DC10SP)
5RK-40A-S(2A.3A)(ATD:DC10SP)
1/5HPX6P
1/5HPX6P
1/5HPX6P
砂轮头快速升降马达 (上下)
5RK-40A-S(2A.3A)(ATD:DC10SP)
5RK-40A-S(2A.3A)(ATD:DC10SP)
5RK-90A-S(AH),PK299-01A(ATD)
1/5HP (AHR)
1/5HP (AHR)
冷却泵浦 (选配)
1/8HP
1/8HP
1/8HP
1/8HP
1/8HP
噪音值
噪音值 dB (A)
低于 78dB (A) 以下
低于 78dB (A) 以下
低于 78dB (A) 以下
低于 78dB (A) 以下
低于 78dB (A) 以下
重 量
机器净重 / Kgs
1100(2420 lbs)
1280(2816 lbs)
2000(4400 lbs)
1350
3250
装箱毛重 / Kgs (1bs)
1200(2640 lbs)
1380(3060 lbs)
2300(5060 lbs)
1550
3500
尺寸
机台作业空间 (长 × 宽 x 高)(mm)
(LxWxH)(mm)
2300x1750(92"x70"))
2300x1750(92"x70"))
2600x2050(103"x81")
2650x1750(104"x72")
3000x2050(120"x81")
装箱尺寸 (长 x 宽 x 高)/cm
(L×W×H)/cm
224x136x210(90"x55"x84")
224x136x210(90"x55"x84")
224x136x210(90"x55"x84")
212x146x200 (85"x58.4"x80")
276x228x225
