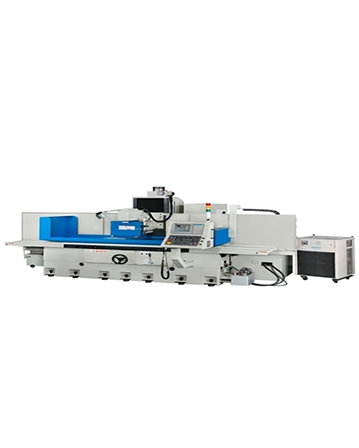

全自动平面磨床(超精密鞍座型)
- 产品型号:
- *JL-2550ATDII/JL-63ATD/JL-84ATD
详细规格及用途描述
型号 | JL-5010ATD II | JL-6010ATDII | JL-7010ATDII | JL-5015ATDII | JL-6015ATDII | JL-7015ATDII | JL-5020ATDII | JL-6020ATDII | JL-7020ATDII | JL-5030ATDII | JL-6030ATDII | JL-7030ATDII | JL-5040ATDII | JL-6040ATDII | JL-7040ATDII |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
加工能力 | |||||||||||||||
工作台面积(WxL)(mm) | 500x1000 | 600x1000 | 700x1000 | 500x1500 | 600x1500 | 700x1500 | 500x2000 | 600x2000 | 700x2000 | 500x3000 | 600x3000 | 700x3000 | 500x4000 | 600x4000 | 700x4000 |
工作台最大行程(WxL)(mm) | 500x1100 | 600x1100 | 700x1100 | 500x1600 | 600x1600 | 700x1600 | 500x2100 | 600x2100 | 700x2100 | 500x3100 | 600x3100 | 700x3100 | 500x4100 | 600x4100 | 700x4100 |
磁盘面积(前后*左右)(mm) | 500x1000 | 600x1000 | 700x1000 | 500x1500 | 600x1500 | 700x1500 | 500x2000 | 600x2000 | 700x2000 | 500x3000 | 600x3000 | 700x3000 | 500x4000 | 600x4000 | 700x4000 |
主轴中心至工作台面最大距离(mm) | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
工作台最大承载重量(含电磁盘)(Kgs) | 1100 | 1500 | 1900 | 1500 | 1800 | 2100 | 1800 | 2000 | 2200 | 2200 | 2400 | 2600 | 2600 | 2800 | 3000 |
工作台 T 沟 (公称尺寸 * 沟数)(mm*N)(*mm) | 14*3 | 14*3 | 14*3 | 14*3 | 14*3 | 14*3 | 14*3 | 14*3 | 14*3 | 14*3 | 14*3 | 14*3 | 14*3 | 14*3 | 14*3 |
左右进给 | |||||||||||||||
行程(mm) | 1300 | 1800 | 2300 | 3300 | 3800 | 1300 | 1800 | 2300 | 3300 | 3800 | 1300 | 1800 | 2300 | 3300 | 3800 |
油压马达(HP) | 3 | 7.5 | 7.5 | 7.5 | 7.5 | 5 | 7.5 | 7.5 | 7.5 | 7.5 | 5 | 7.5 | 7.5 | 7.5 | 7.5 |
伺服马达 | X | X | 5 | 5 | 10 | X | X | 5 | 5 | 10 | X | X | 5 | 5 | 10 |
工作台移动速度(m/min) | 油压1~25 / 螺杆0~25 | 油压1~25 / 螺杆0~25 | 油压1~25 / 螺杆0~25 | 油压1~25 / 螺杆0~25 | 油压1~25 / 螺杆0~25 | 油压1~25 / 螺杆0~25 | 油压1~25 / 螺杆0~25 | 油压1~25 / 螺杆0~25 | 油压1~25 / 螺杆0~25 | 油压1~25 / 螺杆0~25 | 油压1~25 / 螺杆0~25 | 油压1~25 / 螺杆0~25 | 油压1~25 / 螺杆0~25 | 油压1~25 / 螺杆0~25 | 油压1~25 / 螺杆0~25 |
前后进给 | |||||||||||||||
行程(mm) | 580 | 580 | 680 | 580 | 580 | 680 | 680 | 680 | 680 | 780 | 780 | 780 | 780 | 780 | |
马达感应(Kw*P)伺服(Kw) | 0.75*61 | 0.75*61 | 0.75*61 | 0.75*61 | 0.75*61 | 0.75*61 | 0.75*61 | 0.75*61 | 0.75*61 | 0.75*61 | 0.75*61 | 0.75*61 | 0.75*61 | 0.75*61 | 0.75*61 |
移动速度(mm/min) | |||||||||||||||
60 Hz | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
50 Hz | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 | 1250 |
伺服马达 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | 2500 | |
每转 1 | 50.001/0.01/0.1 | 50.001/0.01/0.1 | 50.001/0.01/0.1 | 50.001/0.01/0.1 | 50.001/0.01/0.1 | 50.001/0.01/0.1 | 50.001/0.01/0.1 | 50.001/0.01/0.1 | 50.001/0.01/0.1 | 50.001/0.01/0.1 | 50.001/0.01/0.1 | 50.001/0.01/0.1 | 50.001/0.01/0.1 | 50.001/0.01/0.1 | 50.001/0.01/0.1 |
每刻度 1 | 0.0020.0001/0.001/0.01 | 0.0020.0001/0.001/0.01 | 0.0020.0001/0.001/0.01 | 0.0020.0001/0.001/0.01 | 0.0020.0001/0.001/0.01 | 0.0020.0001/0.001/0.01 | 0.0020.0001/0.001/0.01 | 0.0020.0001/0.001/0.01 | 0.0020.0001/0.001/0.01 | 0.0020.0001/0.001/0.01 | 0.0020.0001/0.001/0.01 | 0.0020.0001/0.001/0.01 | 0.0020.0001/0.001/0.01 | 0.0020.0001/0.001/0.01 | 0.0020.0001/0.001/0.01 |
上下进给 | |||||||||||||||
行程(mm) | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 | 470 |
伺服马达(Kw) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
移动速度(mm/min) | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 | 750 |
每转 1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 | 0.001/0.01/0.1 |
每刻度 1 | 0.0001/0.001/0.01 | 0.0001/0.001/0.01 | 0.0001/0.001/0.01 | 0.0001/0.001/0.01 | 0.0001/0.001/0.01 | 0.0001/0.001/0.01 | 0.0001/0.001/0.01 | 0.0001/0.001/0.01 | 0.0001/0.001/0.01 | 0.0001/0.001/0.01 | 0.0001/0.001/0.01 | 0.0001/0.001/0.01 | 0.0001/0.001/0.01 | 0.0001/0.001/0.01 | 0.0001/0.001/0.01 |
主轴 | |||||||||||||||
马达(HP*P) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) | 10*4 (选配 15*4、15*6、20*6、25*6、伺服 20Kw) |
转速 | |||||||||||||||
60Hz | 1740/1450(4P) | 1740/1450(4P) | 1740/1450(4P) | 1740/1450(4P) | 1740/1450(4P) | 1740/1450(4P) | 1740/1450(4P) | 1740/1450(4P) | 1740/1450(4P) | 1740/1450(4P) | 1740/1450(4P) | 1740/1450(4P) | 1740/1450(4P) | 1740/1450(4P) | |
50Hz | 线速度<2000M/min | 线速度<2000M/min | 线速度<2000M/min | 线速度<2000M/min | 线速度<2000M/min | 线速度<2000M/min | 线速度<2000M/min | 线速度<2000M/min | 线速度<2000M/min | 线速度<2000M/min | 线速度<2000M/min | 线速度<2000M/min | 线速度<2000M/min | 线速度<2000M/min | 线速度<2000M/min |
砂轮(外径*厚度*内径) | 405*50*127 (选配 505*50*203.2) | 405*50*127 (选配 505*50*203.2) | 405*50*127 (选配 505*50*203.2) | 405*50*127 (选配 505*50*203.2) | 405*50*127 (选配 505*50*203.2) | 405*50*127 (选配 505*50*203.2) | 405*50*127 (选配 505*50*203.2) | 405*50*127 (选配 505*50*203.2) | 405*50*127 (选配 505*50*203.2) | 405*50*127 (选配 505*50*203.2) | 405*50*127 (选配 505*50*203.2) | 405*50*127 (选配 505*50*203.2) | 405*50*127 (选配 505*50*203.2) | 405*50*127 (选配 505*50*203.2) | 405*50*127 (选配 505*50*203.2) |
噪音值 | |||||||||||||||
噪音值 dB(A) | 低于 78dB(A) | 低于 78dB(A) | 低于 78dB(A) | 低于 78dB(A) | 低于 78dB(A) | 低于 78dB(A) | 低于 78dB(A) | 低于 78dB(A) | 低于 78dB(A) | 低于 78dB(A) | 低于 78dB(A) | 低于 78dB(A) | 低于 78dB(A) | 低于 78dB(A) | 低于 78dB(A) |
重量 | |||||||||||||||
机器重量(Kgs) | 10000 | 11250 | 12500 | 16000 | 19500 | 10000 | 11250 | 12500 | 16000 | 19500 | 10800 | 12050 | 13300 | 16800 | 20300 |
装箱重量(Kg) | 10700 | 12000 | 13300 | 16900 | 20500 | 10700 | 12000 | 13300 | 16900 | 20500 | 11500 | 12800 | 14100 | 17700 | 21300 |
尺寸 | |||||||||||||||
机器尺寸 | |||||||||||||||
(LxWxH)(mm) | 3970*3300*2400 | 5080*3300*2400 | 6190*3300*2400 | 8500*3300*2400 | 10720*3300*2400 | 3970*3300*2400 | 5080*3300*2400 | 6190*3300*2400 | 8500*3300*2400 | 10720*3300*2400 | 3970*3300*2400 | 5080*3300*2400 | 6190*3300*2400 | 8500*3300*2400 | 10720*3300*2400 |
占地面积 | |||||||||||||||
(LxWxH)(mm) | 3970*3300*2400 | 5080*3300*2400 | 6190*3300*2400 | 8500*3300*2400 | 10720*3300*2400 | 3970*3300*2400 | 5080*3300*2400 | 6190*3300*2400 | 8500*3300*2400 | 10720*3300*2400 | 3970*3300*2400 | 5080*3300*2400 | 6190*3300*2400 | 8500*3300*2400 | 10720*3300*2400 |
装箱尺寸 | |||||||||||||||
(L×W×H)/cm | 4170*2300*2550 | 5280*2300*2550 | 6390*2300*2550 | 8700*2300*2550 | 10920*2300*2550 | 4170*2300*2550 | 5280*2300*2550 | 6390*2300*2550 | 8700*2300*2550 | 10920*2300*2550 | 4170*2300*2550 | 5280*2300*2550 | 6390*2300*2550 | 8700*2300*2550 | 10920*2300*2550 |
