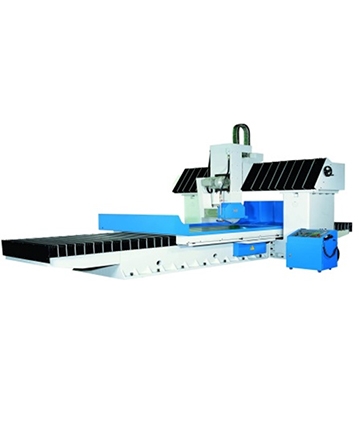

全自动平面磨床(龙门系列)

全自动平面磨床(龙门系列)

产品型号:
*JL-120200ATD/JL-120300ATD/JL-120400ATD/ *JL-120500ATD/ JL-120600ATD/JL-160200ATD/ *JL-160300ATD/JL-

详细规格及用途描述

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型号
JL-160200ATD
JL-120200ATD
JL-120300ATD
JL-120400ATD
JL-120500ATD
JL-120600ATD
JL-160300ATD
JL-160400ATD
JL-160500ATD
JL-160600ATD


加工能力


工作台面积(WxL)(mm)
1600*2000
1200*2000
1200*3000
1200*4000
1200*5000
1200*6000
1600*3000
1600*4000
1600*5000
1600*6000


最大研磨面积(mm)
1600*2000
1200*2000
1200*3000
1200*4000
1200*5000
1200*6000
1600*3000
1600*4000
1600*5000
1600*6000


主轴中心至工作台面最大距离(mm)
1000[加高:1200-选购]
1000[加高:1200-选购]
1000[加高:1200-选购]
900[加高:1100-选购]
900[加高:1100-选购]
900[加高:1100-选购]
1000[加高:1200-选购]
900[加高:1100-选购]
900[加高:1100-选购]
900[加高:1100-选购]


工作台最大荷重重量 (kgs)
6000
5200
6340
7600
8700
9880
7300
9000
10700
12400


左右进给


工作台速度 (无段变速)
1~25
1~25
1~25
1~25
1~25
1~25
1~25
1~25
1~25
1~25


工作台滑道
双V轨
双V轨
双V轨
双V轨
双V轨
双V轨
双V轨
双V轨
双V轨
双V轨


前后进给


每次前后动进刀量[近似值] (mm)
0.1~40
0.1~40
0.1~40
0.1~40
0.1~40
0.1~40
0.1~40
0.1~40
0.1~40
0.1~40


前后快送速度 (mm/min)
900
900
900
900
900
900
900
900
900
900


前后手轮进刀量 (mm)
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001


上下进给


砂轮座快速上下[近似值][选购](mm/min)
300
300
300
300
300
300
300
300
300
300


上下手轮动进刀[选购} (mm)
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999


上下自动进刀量 (mm)
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001



砂轮


砂轮转速(R.P.M)
1100 R.P.M
1100 R.P.M
1100 R.P.M
1100 R.P.M
1100 R.P.M
1100 R.P.M
1100 R.P.M
1100 R.P.M
1100 R.P.M
1100 R.P.M


砂轮尺寸


(外径 * 厚度 * 内径)(mm)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)


马达


主轴马达 (HP*P)
20[30-选购]
20[30-选购]
20[30-选购]
20[30-选购]
20[30-选购]
20[30-选购]
20[30-选购]
20[30-选购]
20[30-选购]
20[30-选购]


油压泵浦马达 (HP)
15
15
15
20
20
25
15
20
20
25


前后自动马达(HP)
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达


上下快速马达[选购] (HP)
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达
1KW AC 伺服马达


水泵浦[选购] (HP)
1/2
1/2
1/2
1/2
1/2
1/2
1/2
1/2
1/2
1/2


重 量


机器净重 / Kgs
23000
20000
24000
28500
33000
37500
28000
33000
38000
43000


装箱毛重 / Kgs (1bs)
25500
20000
26300
31000
36000
41500
30800
36000
41500
48000


尺寸


机器占地面积(长*宽*高)(mm)


(LxWxH)(mm)
660*410*400
660*370*400
880*370*400
1100*370*400
1320*370*400
1540*370*400
880*410*400
1100*410*400
1320*410*400
1540*410*400


装箱尺寸 (长 x 宽 x 高)/cm


(LxWxH)(mm)
40' HQX1
40' HQX1
40' HQ X1+ 20' X1
40' HQ X1+ 20' X1
40' HQ X 2
40' HQ X1+ 40' FR X1
40' HQ X1+ 20' X1
40' HQ X1+ 20' X1
40' HQ X 2
40' HQ X1+ 40' FR X1
