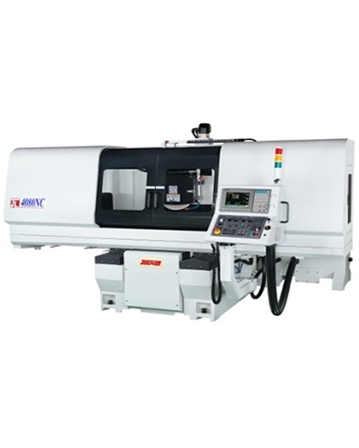

CNC 成型磨床(鞍座系列)

CNC 成型磨床(鞍座系列)

产品型号:
*JL-2550CNC-H/JL-2550CNC-B/JL-63CNC-H/ *JL-63CNC-B/JL-4080CNC-H/JL-4080CNC-B

详细规格及用途描述

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型号
JL-2550CNC-H
JL-2550CNC-B
JL-63CNC-H
JL-63CNC-B
JL-4080CNC-H
JL-4080CNC-B


加工能力


工作台面积(WxL)(mm)
250×500
250×500
300×600
300×600
400x800
400x800


工作台最大行程(前后 * 左右)(mm)
290×550
290×550
350×700
350×700
460x960
460x960


磁盘面积(前后*左右)(mm)
250×500
250×500
300×600
300×600
400x800
400x800


主轴中心至工作台面最大距离(mm)
470
470
600
600
650
650


工作台最大承载重量(含电磁盘)(Kgs)
250
250
300
300
500
500


砂轮主轴


伺服马达(連续/30 分钟)(Kw)
感应马达2.25Kw感应马达3.75Kw
9
5.5
11.2
感应马达3.75Kw (option: 5.25Kw)
感应马达 5.25Kw


主轴转速(rpm)


60Hz
3600
3600
1750
1750
1750
1750


50Hz
2900
2900
1450
1450
1450
1450


砂轮尺寸


(外径 * 厚度 * 内径)(mm)
180*13*31.75
255*19*50.8
355*50*127
355*50*127
355*38*127/405*50*127
405*50*127


X左右进给


行程(mm)
550
550
700
700
960
960


驱动方式 (油压/滚珠螺杆)
油压驱动
滚珠螺杆
油压驱动
滚珠螺杆
油压驱动
滚珠螺杆


油压马达/伺服马达 (Kw)


油压马达
0.75
-
1
-
2.2
-


伺服马达
-
1
-
2
-
2


减速比
-
-
-
-
0.1:0.1
-


移动速度(m/min)
0~25
0~25
3~23
0~30
0~25
3~25


轨道
双V轨道
双V轨道
双V轨道
双V轨道
双V轨道
双V轨道


Y前后进给


行程(mm)
340 (砂轮尺寸为255*19*50.8mm) 380 (砂轮尺寸为180*13*31.75mm)
340
430
430
470/445
445


滚珠螺杆(直径)(mm)
-
-
-
-
-
-


伺服马达(Kw)
0.75
1.4
2
2
1
1


减速比
-
-
0.1:0.1
0.1:0.1
蜗轮箱减减速
-


移动速度(mm/min)
500
500
16,000
16,000
500
500


最小设定单位(mm)
0.001
0.001
0.001
0.001
0.001
0.001


轨道
线性滑轨
线性滑轨
线性滑轨
线性滑轨
线性滑轨
线性滑轨


Z前后进给


行程(mm)
290
290
350
350
480
480


滚珠螺杆(直径)(mm)
-
-
-
-
-
-


伺服马达(Kw)
0.75
1.4
1
1
1
1


减速比
-
-
0.1:0.1
0.1:0.1
0.1:0.1
-


移动速度(mm/min)
300
3000
15,000
15,000
500
500


最小设定单位(mm)
0.001
0.001
0.001
0.001
0.001
0.001


轨道
双V轨道
双V轨道
双V轨道
双V轨道
双V轨道
双V轨道


砂輪修整器


钻石滚轮(外径x厚度x内径)(mm)(选配)


钻石笔
V
-
V
-
V
-


(外径x厚度x内径)(mm)
-
ø100 x max.50 x ø52
-
ø100 x max.50 x ø52
-
ø100 x max.50 x ø52


最高转速
-
2000
-
-
-
-


伺服马达(Kw)
-
0.5
-
-
-
-



重 量


机器重量(Kgs)
1800
1800
2800
3200
4200
4200


尺寸


机台作业空间 (长 × 宽 x 高)(mm)


(LxWxH)(mm)
2760x1800
2760x1800
3320x3160
2730x2750
5150x4400
5150x4400


装箱尺寸 (长 x 宽 x 高)/cm


(LxWxH)(mm)
2400x2280x2200
2400x2280x2200
3150x2100x2360
3150x2100x2360
360×245×245
-

公司名称: 准力机械股份有限公司
联络人: 陈丽樱 (业务经理)
林春妙 (业务代表)
电话: 886-4-2534-9475 (Rep.)
传真: 886-4-2533-9001
网址: www.joen-lih.com.tw
www.joenlih.com.tw
www.cens.com/joenlih
