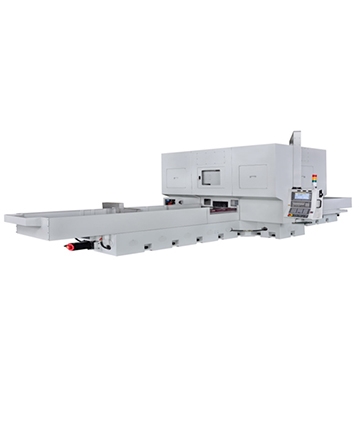

CNC 线轨 / 滑块专用成型磨床(滑块研磨机)

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型号
JL-2080CNC
JL-30200CNC


加工能力


工作台面积(WxL)(mm)
230*1165
230*2250


工作台最大行程(前后 * 左右)(mm)
210*2100
400*3100


磁盘面积(前后*左右)(mm)
80*1000
300*2000


主轴头下面至工作台面距离(mm)
-
-


主轴鼻端至工作台面距离(Z轴) (mm)
Min.135 ~ Max.245
Min.50 ~ Max.220


Y1轴心至工作台边(主轴斜20度)
Min.151 ~ Max.361
-


Y2轴心至工作台边(主轴斜20度)
Min.138 ~ Max.348
-


磁盘面至工作台面距离 (mm)
170
110


主轴


主轴数量(mm)
2
2


主轴形式
直结式
内藏式


安装外径(mm)
-
ɸ120


马达(HP*P)
2.25
10


主轴转速(rpm)
1000 ~3600 (砂轮最大转速 33m/s)
40000


砂轮尺寸


(外径 * 厚度 * 内径)(mm)
ɸ 255*19*ɸ76.2
搭配主轴转速


左右进给


行程(mm)
2100
3100


伺服马达(Kw)
4
3.3


移动速度(m/min)
25
25


最小设定单位(mm)
0.001
0.001


轨道
线性滑轨
线性滑轨


前后进给


行程(mm)
210
400


伺服马达(Kw)
1.6
1.57


移动速度(m/min)
4.5
2.14


最小设定单位(mm)
0.001
0.001


轨道
线性滑轨
线性滑轨


上下进给


行程(mm)
110
170


伺服马达(Kw)
3
1.48


移动速度(m/min)
4.5
5


最小设定单位(mm)
0.001
0.001


轨道
线性滑轨
线性滑轨


砂輪修整器


钻石滚輪(外径*厚度*内径)(mm)
ɸ100* Max.80*ɸ52 内孔与安装方式依客户
ɸ102* Max.80*ɸ52 内孔与安装方式依客户


最高转速 (rpm)
3000
6000


伺服马达功率(Kw)
1.6
1.57


卧式副轴


感应马达
-
1.5*2


砂轮尺寸(外径*厚度*内径) (mm)
-
ɸ205*13*ɸ31.75


重 量


机器重量(Kgs)
14000
18000


空间


机器作业空间(mm)


(LxWxH)(mm)
8495*5200*2532
6320*2200*2462.2
