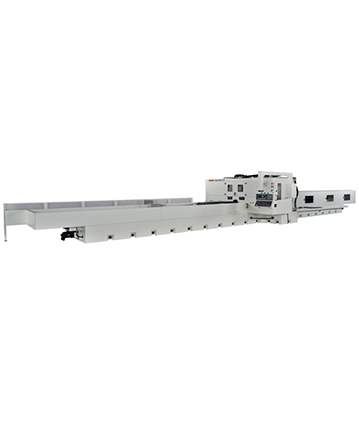

CNC 线轨 / 滑块专用成型磨床(线轨研磨机)

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型号
JL-20200CNC
JL-20400CNC


加工能力


工作台面积(WxL)(mm)
230*2250
230*4250


最大研磨面积(卧式副轴) (mm)
230*2250
230*4250


磁盘面积(前后*左右)(mm)
80*2040
80*4080


工作台最大承载重量(含电磁盘)(Kgs)
1000
1000


T 槽(尺寸*个數*间距) (mm)
-
-


双主轴开距 (mm)
Min.245 ~ Max.565
Min.245 ~ Max.565


砂輪下缘至工作台面距離(副轴) (mm)
Min.338.5 Max.443.5
Min.338.5 Max.443.5


砂輪上面至工作台面距離(Z 轴) (mm)
Min.201~ Max.311
Min.201~ Max.311


磁盘面至工作台面距离 (mm)
240
240


双主轴


伺服马达(連续/30 分钟)(Kw)
2.25
10


主轴转速(rpm)
2000/3600
2000/3600


砂輪(外径*厚度*内径)(mm)
ɸ455*25*ɸ127
ɸ455*25*ɸ127


左右进给


行程(mm)
3100
5100


伺服马达(Kw)
3
4


移动速度(m/min)
0~25
0~25


最小设定单位(mm)
0.001
0.001


轨道
线性滑轨
线性滑轨


Y 前后进给 (双轴)


行程(mm)
160
160


伺服马达(Kw)
1.6
1.48


移动速度(m/min)
4.5
4.5


最小设定单位(mm)
0.001
0.001


轨道
线性滑轨
线性滑轨


Z上下进给 (双轴)


行程(mm)
110
110


伺服马达(Kw)
3
2.14


减速比
1:3/行星式齿轮减速
1:3/行星式齿轮减速


移动速度(m/min)
4.5
4.5


最小设定单位(mm)
0.001
0.001


轨道
线性滑轨
线性滑轨


砂輪修整器


钻石滚輪(外径*厚度*内径)(mm)
ɸ100* Max.80*ɸ52
ɸ102* Max.80*ɸ52


最高转速 (rpm)
3000
6000


伺服马达功率(Kw)
1.6
1.57


卧式副轴


伺服马达(HP*P)
3.7/4.8
3.7/4.8


主轴转速 (rpm)
2000/7600
2000/7600


砂轮尺寸(外径*厚度*内径) (mm)
ɸ255*13*ɸ50.8
ɸ255*13*ɸ50.8


Y 轴前后进给


行程(mm)
90
90


伺服马达(Kw)
0.5
0.4


移动速度(m/min)
5
5


最小设定单位(mm)
0.001
0.001


轨道
线性滑轨
线性滑轨


Z上下进给


行程(mm)
105
105


伺服马达(Kw)
0.82
0.82


移动速度(m/min)
5
5


最小设定单位(mm)
0.001
0.001


轨道
线性滑轨
线性滑轨


尺寸


机器尺寸(不含水机等附件)(mm)
6842*2781.4*2462.2
12323*2781.4*2462.2


占地空间(mm)
6320*2200*2462.2
10320*2200*2462.2


装箱尺寸(不含水机等附件)(mm)
9180*3300*3200
11240*3350*2880


重 量


机器重量(不含水机等附件)(Kgs)
18000
25000


装箱重量(不含水机等附件)(Kgs)
20000
29000
