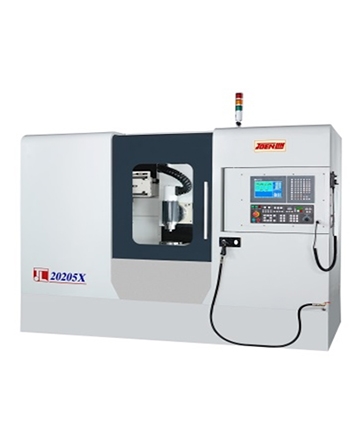

五轴铣磨复合机

五轴铣磨复合机

产品型号:
*JL-20205X

详细规格及用途描述

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型号
20205X


加工能力


工作台面积 (最大工件尺寸) (WxL)(mm)
ψ200 (X200L)


X轴行程 (左右 ) (mm)
588


Y轴行程 (前后 )(mm)
283.5


主轴鼻端至工作台面最大距离(mm)
430


X左右进给


工作台移动速度(m/min)
30


前后进给


工作台移动速度(m/min)
30


最小设定单位(mm)
0.001


Z 上下进给


工作台移动速度(m/min)
30


Z轴行程 (上下)(mm)
600


砂轮主轴


主轴转速(rpm)
24000


主轴刀把规格
HSK-E40


B轴


B 轴旋转角度
(+30 °~-110 °)


C轴


B 轴旋转角度
0°~360


最小角度单位
0.001 °


刀具


最大刀长(mm)
150


马达


主轴内藏式马达 (kw)
4.5


左右伺服马达 (X轴) (kw)
1.5

升降伺服马达 (Z轴) (kw)
3.5

前后伺服马达 (Y轴) (kw)
1.5


噪音值


噪音值 dB(A)
78 以下


重 量


机器重量(Kgs)
3500


机台作业空间(长×宽x高)(mm)
2700X2000X2150

公司名称: 准力机械股份有限公司
联络人: 陈丽樱 (业务经理)
林春妙 (业务代表)
电话: 886-4-2534-9475 (Rep.)
传真: 886-4-2533-9001
网址: www.joen-lih.com.tw
www.joenlih.com.tw
www.cens.com/joenlih

发送询问函给厂商
