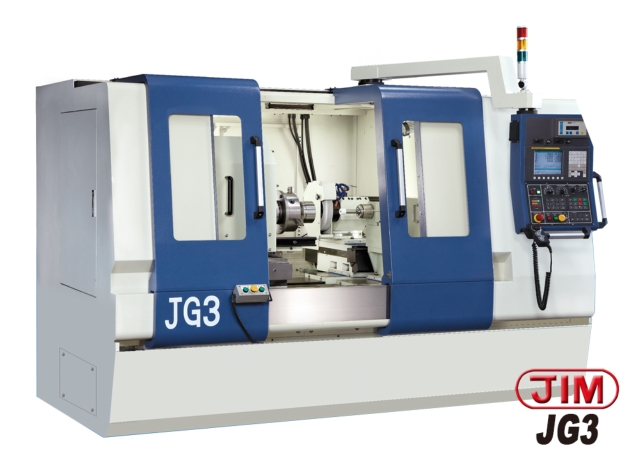

数控复合式内外径磨床
数控复合式内外径磨床

产品型号:JG3 原产地:台湾

详细规格及用途描述

1.各部介绍
JG3系列针对工件之需求, 利用多种砂轮配置改善制程,提高精度之研磨机,能进行内径、外径、端面及锥度之同时研磨。简易的三轴伺服构造及双研磨主轴提供多样的系统配置,使加工能力无限宽广。
1-1.床台及三轴滑座
床台以FC30铸铁铸造而成。每机台均经过一年以上的自然放置,以消除内应力,确保机台稳定、不变形、精度高。
机械结构重心低,并采大角度倾斜式泄水本台设计,有利于切削液回圈时将切削残屑排出,保持机台清洁。
1-2. X、 Y、 Z轴滑座
.采用滚柱式线性滑轨,具有高刚性耐重负荷,可大幅提升机械刚性。
.采用研磨级高精度滚珠螺杆,具有高精度,稳定性佳。
.润滑导管采用¢6mm的铝管连结,无断管失油之疑虑,确保机械滑道的寿命。
1-3.工件主轴
.工件主轴是由2个精密级斜角滚珠轴承TIMKEN 7014CP4及1所组合而成,组装后通过精度校验、温升测试,主轴鼻端采A2-5规格设计,适合搭配各式手动或油压夹头。
.主轴套管采一体式主轴,精度高,寿命佳,维修采更换式维修。
.采用伺服电机驱动,速度稳定、扭矩高。
.回转精度达0.001mm。
.工件头部下端采用鸠尾设计,当变换工件长度时容易更改变更,设定更为快速。
1-4.研磨砂轮轴(Y、Z轴)
.研磨砂轮轴使用外径90mm皮带传动高速精密主轴,转速可选。
.研磨砂轮轴由3HP电机驱动。透过高速无段平皮带传动,采逆时针旋转。
.内径砂轮最大可安装φ125mm。
.标配变频器(YASKAWA)使用可依内研磨主轴转速设定所需频率。
.可选配高速直驱电主轴。
1-5.自动润滑系统
.滑道油回油采3段浸油式过滤,确保回油乾净,不会带有杂质,以确保轨道完美。
.滑道采用强制给油润滑,轨道寿命长,稳定度高。
.使用台制1 HP直结泵浦。
.装置压力检测,油压压力润滑失效则发出警告讯息。
.独立轨道润滑油容量53公升。
1-6.冷却水箱
.标准水箱容量250公升、
.台制电磁过滤机/过滤金属类之铁屑。
.(选配)台制纸带过滤机/过滤非铁类金属之杂屑。
1-7.控制器:FANUC 0i-TF
.控制软体: JIMATIC F-9000
.控制模式
a)AUTO mode.
b)MDI mode.
c)JOG mode.
d)MPG mode. (HANDLE)
e)EDIT mode.

数控复合式内外径磨床
数控复合式内外径磨床
