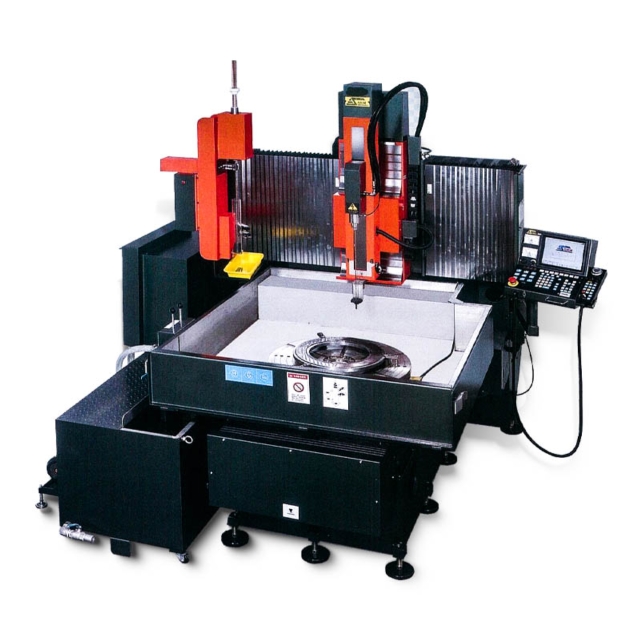

SD966/SD986 (浸水式)
- 产品型号:
- SD966/SD986
- 原产地:
- 台湾
详细规格及用途描述
本机特点：
X. Y. Z. C. U. V. B共7轴电脑控制
自动换铜管(专利)
实例加工：约7000孔/副模
X. Y. Z. C. U. V. B共7轴电脑控制
自动换铜管(专利)
实例加工：约7000孔/副模
| 机械规格 | SD966 (浸水式) | SD986 (浸水式) |
|---|---|---|
| X伺服行程 | 900 mm | 900 mm |
| Y伺服行程 | 600 mm | 800 mm |
| Z伺服行程 | 750 mm(600) | 750 mm(600) |
| 机头辅助行程(C轴) | 300 mm | 300 mm |
| B伺服行程 | 360° | 360° |
| U伺服行程 | 360° | 360° |
| V伺服行程 | ±20° | ±20° |
| 工作台面积 | Ø700 mm | Ø700 mm |
| 工作水槽内容积 | 1250x1250x130 mm | 1600x1600x160 mm |
| 最大工件尺寸 | Ø1100 mm | Ø1500 mm |
| 工作台与导嘴最大距离 | 320 mm | 320 mm |
| 铜管电极尺寸 | Ø0.3~Ø3.0 mm (特殊Ø0.1~6.0 mm) | Ø0.3~Ø3.0 mm (特殊Ø0.1~6.0 mm) |
| 自动换铜管电极尺寸(选配) | 400mm铜管Ø0.8~Ø3.0 600mm铜管Ø01.0~Ø3.0 (特殊规格另议) | 400mm铜管Ø0.8~Ø3.0 600mm铜管Ø01.0~Ø3.0 (特殊规格另议) |
| 储水槽容量 | 500 Liter | 1000 Liter |
| 过滤芯数量 | 2pcs | 2pcs |
| 机台总重量 | 3330 kgs | 3830 kgs |
| 机台高度 | 2250~2550 mm | 2270~2570 mm |
