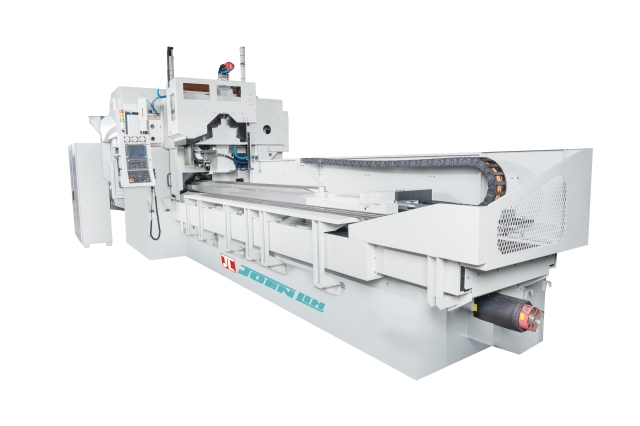

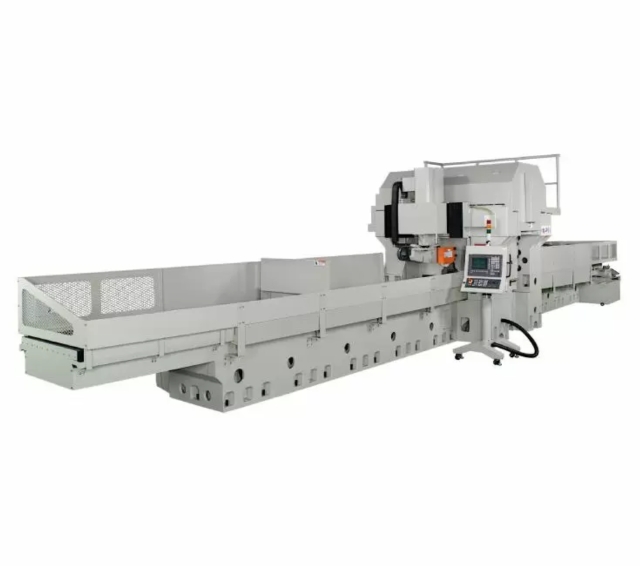

精密线轨专用成型研磨机

50400 CNC直线导轨高精密磨床是一台用于15型以上线轨的机台，采用龙门型定柱定梁式双立柱结构，其主结构以FC30高级铸铁材质铸造，确保了极佳的结构刚性，同时有效降低了热效应，使机台能够在长期运作中保持稳定的精度。

工作台使用伺服油压控制系统，搭载电磁盘及钻石滚轮修整器，可同时研磨线性滑轨的两侧平面及轨道。同时，还配置了一组卧式研磨头，具有垂直和水平伺服马达进给轴，用于研磨电磁盘平面。

此外，这款机器成功获得包括《长行程龙门磨床之主轴配置结构改良》等多项国内外专利，可用于各式高精密度和高科技产业。

-产品特性
● 伺服油压控制系统：确保高精确运动控制和即时调整灵活性，提高加工效率。系统稳定性减少振动，有助保持加工精度。
● 热对称龙门结构：拥有优越的结构刚性和降低热效应的优点，确保机台在长时间运转中能够保持极度稳定的精度，主轴头部悬伸大幅缩短，刚性较佳。
● 主结构高刚性：以FC30高级铸铁材质铸造，经过回火处理，彻底消除铸件内部应力。底座内部为「八」字倾斜肋设计，稳固性较佳并补强构造，令加工机底座之双轨道更加不易变形，确保机械加工精度。
● 强化加工效率：采用两组立式研磨头与1组卧式研磨头可同时加工线轨之三面。
● 多项国内外专利：

获得
《长行程龙门磨床之主轴配置结构改良》
《加工机主轴之悬式鞍座轨道配置结构改良》
《具双支撑轨道之加工机底座结构改良》
《加工机之长行程驱动杆中段辅助支撑结构》
《加工机研磨轮之法兰及配重块结构改良》
《磨床之悬挂式主轴滑轨配置结构改良》
《具双跨型门柱之龙门磨床结构》
等多项，专利。

-产品应用
可以研磨15～65型、高14～53 (mm)、宽15～63 (mm)以及长度4000 (mm)内之工件。
