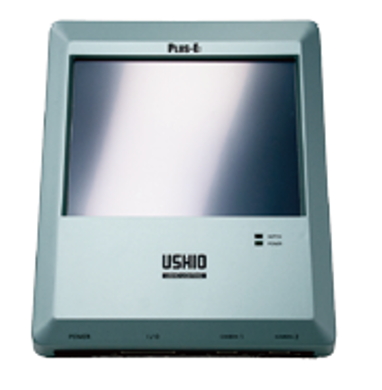

模具监视器 PLUS-E PE-1000A (USHIO总代理/群宝企业有限公司)

模具监视器 PLUS-E PE-1000A (USHIO总代理/群宝企业有限公司)

产品型号:
PE-1000A

详细规格及用途描述

塑胶射出机专用模具监视器、模具保护装置、模具安全检测仪、模具视觉自动检测系统。主要功能为:保护模具安全、成型品检测、生产前后检测、监测溢料、缺料不良品…等。

卓越的监视速度,公认的高精度模具监视装置PLUS-E,加入了低成本选项的 PE-1000A,小型、 轻量、独一无二的PLUS-E PE-1000A,实现出和以往相同性能的监视速度、精度、简单操作和设定。 达到防止模具的损坏、提高生产效率,进而对总成本降低做出贡献。
主要用途:
  1. 模具上成型品残留监视。
  2. 成型品液料或缺料不良监视。
  3. 顶针折断及回位监视。
  4. 滑块归定位及脱模监视。
  5. 减少不必要的顶出次数
  • 简单操作
    因触控屏操作简单,对监视区域、监视条件的设定等,所有的动作可以直接地进行。另外,为了提高监视精度,对位置的补正和杂讯过滤支援功能的自动化,可大幅削减成型品事先设定所必须花费的时间。
  • 稳定监视
    USHIO独特的补正机能技术,且自动地调整支援功能,能对周边乱光、机台震动等影响降到最低,以防止不当误判而频繁报警。
  • 对应2台照相机
    主机内建标准功能,可对应两台照相机使用。所以对精密模具、大型模具也能实现稳定的监视。
  • 多语言对应
    搭载了三种语言的介面,可选择中文、英文、韩文的切换使用功能。
  • 根据RHoS
    符合欧洲环保规范RHoS指令。

PLUS-E应用在我们需要的所有塑料制品的成型监视

  • 极小化电子零件的精密成型和高速量产成型生产监视。
  • 从外壳、框架和齿轮到连接器、办公设备、组成品等及汽车产业的各式各样工业产品的成型监视。
  • 相机镜头、棱镜镜头等透明的塑胶制品和替代玻璃产品的成型监视。
  • 具和厨房民生用品为主在我们生活中需要的所有产品的成型监视。
  • 医疗领域使用的注射器等高精度和卫生管理要求严格的成型监视。

导入PLUS-E的优点
防止模具损坏
成型过程中由PLUS-E监视,检测模具造成损伤的残留物和顶针折断,异常发生成型停止,还有对成型品进行再顶出。以防止高价值的模具损坏。

  • 降低模具维修费用。
  • 防止生产线停止而延期交货。

提高生产线的循环周期
PLUS-E监视成型品顶出后的残留状况,减少防止残留而设定的再顶出动作。实现高效能的成型,以提高生产效率。另外,应用再顶出等异常时的自动复归功能对生产线管理者达到的无人化。

  • 顶出次数的减少提升周期进而提高生产效率。
  • NG检测后的成型动作自动复归,实现省人力化。

防止不良品流出
PLUS-E成型后先检测溢料和缺料,异常时停止顶出动作。防止不良品的混入或流出,以提高产品的可靠性。另外,可以做到成型品简单的外观检查, 达到降低人事成本的目的。

  • 监视的同时,可应用于产品外观检查。
  • 实现高可靠性,稳定品质。

PLUS-E的监视动作
PLUS-E预先将正常成型时取得的标准影像和每次取得的监视影像,将所有的像素亮度进行比较以判断 良 /不良。考虑到生产线设置环境所造成乱光容许误差范围的判定,可以更稳定的监视。

高操作性能

简易一次登录标准影像
注塑机自动运转中,第一次成型开模完成后,进行标准影像登录。简单、快速地设定完成。

大幅度缩短设定时间
触控操作、运转中能及时修改设定,可大幅缩减操作时间,提高现场工作效能。

最多10个多边形的区域设定
触控屏幕上直接点触设定区域,最多10个、8边形的多边区域。应用多边设定,以减少NG误判。

测试功能
将一次、二次监视的实际影像,直接于动态中比对标准影像,可进行感度调整以符合
所需灵敏度。

报警功能
监视中发生NG时,停止成型机动作,并立即蜂鸣声响报警,通报现场管理人员处理。

手持尺寸&触摸屏
小型、轻量设计不占空间、易操控。操作人员手持触控屏幕,于机台模具旁边观察现场,直视画面调整设定。


监视精度的表现

可两台照相机对应
可用一台主机对应两组照相机监视。进行高精密的成型监视,并能应用于大型模具的监视。

无视功能(无监视区)
可设定不必要监视区域(无监视区),重叠于监视区域上,达到无视(屏蔽) 准确控制监视区域,实现稳定监视。

即时调整支援
容许过滤乱光的影响和开模位置偏移、晃动的位置补正功能。为了达成稳定监视的支援功能,将监视能力做到自动化、设定简单的人性化操控。

PE-1000A  功能说明
1 影像处理最小时间 0.03 sec
2 自动影像登录
3 区域监视功能 指定区域内 / 1次监视、2次监视可
4 解析度 800×600
5 视窗机能
6 设定监视区域 最大8角10区域(区域可分别设定)
7 自动不良影像消除 ○   影像标记部分、区域内都可以
8 不良影像消除的纪录 ○   水蓝色表示
9 再顶出功能 ○   1~100次设定 保持功能
10 误动作防止功能 自动补正机能,NG无视机能(0~100)
11 两台照相机型式 ○   标准功能
12 感度调整 影像标记部分  1~50
13 延迟计时 0~99.99sec
14 操控方式 触控面板
15 显示器型式 8寸液晶显示器 (彩色)
16 CCD照相机 白黑照相机
17 语言切换 英语、中国语、韩国语
18 1次监视NG自动复归
19  2次监视延迟时间 2次监视在设定时间内确认
20 区域设定功能 区域可复制、移动
21  无效区域设定功能
22 NG数设定 各区域分别设定 1~100
23 不良品记数
24 感度测试
25 安全门复归(自动)
26 运转中,无监视时的警报 无监视状态下成型机运转,警报声响告知
27 主机尺寸 210(W) x 250(H) x 43(D)
28 主机重量 1kg
29 电源/电力 DC24V/24W
