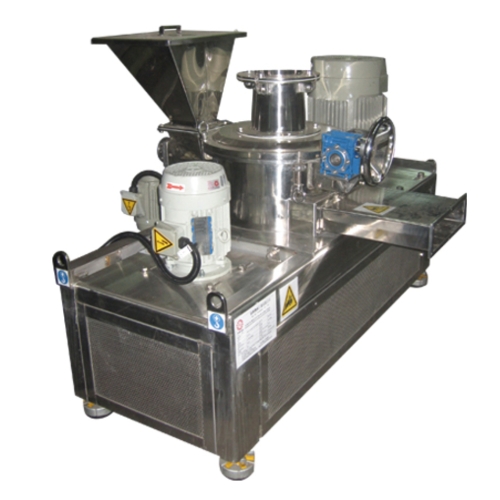

空气分级超微粉碎机

▶▶ 概要说明：


协辉制空气分级超微粉碎机 是在针状研磨室中加装空气分级装置的粉碎机，原料以供给机送进粉碎室，再以安装在旋转盘上的特殊刀具来粉碎。同时，原料藉着回转盘的离心力，飞溅到四周的排列刀上，进一步促进原料的粉碎。
被粉碎的原料再以气流，通过引导环的外侧，送到分级密室中，细粉粒经气流的吸引，通过分级机，被集尘机收集。经分级机分离出的粗粉粒，则从引导环的内侧回到粉碎部，再度进行粉碎。
空气分极超微粉碎机 是将各式特殊刀盘以及分级机组，针对原料之特性作有机性的组合，来有效进行细粉碎。此外，粒度的调整功能是采无筛无网的空气分级方式，因此可以保持粉碎室良好的通风性，对不耐热的物质最适用。


▶▶ 特性：



有效粉碎的同时，还可加以分级
进行粉碎的同时，也可加以分级，此外，由于粉碎室内的温度上昇不高，所以是适用于涂料用树脂及食品等不耐热物质的理想机器。
制品粒度均匀
由于本机器兼具分级功能，因此粒度分布范围狭小，而且单一粒子的形状也比较整齐。
粒度调整容易
本机器可藉风量的调节及改变分级机的旋转速度来调整粒度。
具备安全装置
本机器特别考虑到操作上的安全性，包括粉碎室的盖子打开时，即啓动系统会连锁，而无法运转。在运转中，粉碎室的盖子也无法打开等。
清理容易
分级机及旋转刀盘采用容易拆卸的构造，以方便清理。因此很适用于需要频频更换各类原料的作业。
处理性能强
本机器可视粉碎及分级的组合，来处理大量的空气，处理性能强。



▶▶ 流程图：





▶▶ 适用范围：






材料
型式
原料粒度
制品粒度
处理能力
(kg/hr)


复写粉
ACP-10
2~3mm
d50；40μm
50


粉体涂料
ACP-10
20mm
150mesh
100


颜料
ACP-10
φ5~φ15mm
325mesh pass 100%
100


环氧树脂
ACP-10
100mesh pass 10%
100mesh pass 88%
100


酚酫树脂
ACP-10
20mm
100mesh pass 90%
200


农药
ACP-10
325mesh pass 50%
325mesh pass 95%
400


橡胶药品
ACP-10
1~3mm
150mesh pass 95%
400


PVC
ACP-10
d50；65μm
d50；17μm
200


中药
ACP-10
2~3mm
100mesh pass 91%
50


麸酸胺苏打
ACP-10
φ0.5 × 3mm
325mesh pass 95%
150


玉米粉
ACP-10
200mesh 凝集体
200mesh pass 98%
150


脱脂大豆
ACP-10
30mesh 程度
100mesh pass 94%
150


葡萄糖
ACP-10
100mesh pass 30%
100mesh pass 64%
400


可可亚
ACP-10
φ5mm
100mesh pass 100%
150


清凉茶醇
ACP-10
φ1~φ5mm
200mesh pass 97%
10


蟹壳
ACP-10
24mesh pass 16%
250mesh pass 70%
100


虾头
ACP-10
Feather Mill 粗碎品
200mesh pass 98%
50


麦片
ACP-10
8~16mesh 程度
100mesh pass 92%
100


氢氧化铝
ACP-10
44μm pass 45%
d50；8.7μm
100


白胡椒
ACP-10
~φ6mm
65mesh pass 98%
200


茶
ACP-10
5 × 5 × 0.5mm
AV 10μm
30


染料促媒
ACP-30
60mesh pass 33%
60mesh pass 100%
2000


番石榴
ACP-30
200mesh pass 80%
200mesh pass 90%
100


硬脂酸
ACP-30
10mm 薄片状
100mesh pass 100%
300


钛白粉
ACP-30
2~3mm
400mesh pass 99.9%
600


矽石
ACP-30
20mm
10μm
500


玻璃粉
ACP-30
60mesh
44μm pass 90%以上
150


小麦粉
ACP-60
5~100mesh
70mesh pass 100%
1500


氯化钙镁
ACP-60
1~3mm 纤维状
200mesh pass 99%
200


焦炭
ACP-60
8mm以下
200mesh pass 90%以上
500


活性碳
ACP-60
AV 100mesh
200mesh pass 90%以上
1100


骨胶
ACP-60
2mm 程度
60mesh pass 90%
140


鱼粉
ACP-200
2~3mm
100mesh pass 80%
2700


颜料
ACP-30
φ5~φ15
3.6μ pass 90%
100


硬脂酸镁
ACP-60
φ10
15μ pass 100%
500


木屑
ACP-200
φ3
200mesh pass 100%
350






▶▶ 粉径分布图 ：
