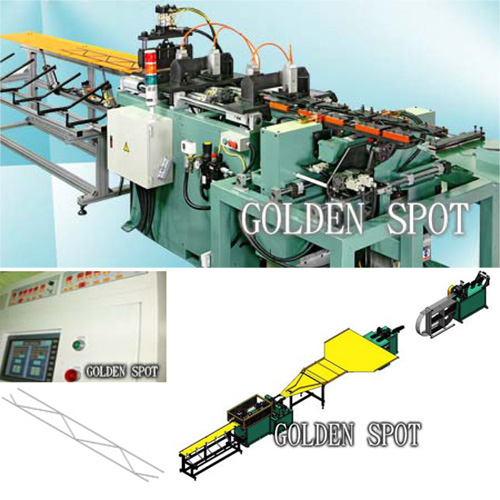

波浪型专用点焊网机

3组线盘(整捆盘圆线)→整直机构→输送机构(马达)→暂存区→输送机构(伺服马达)→1组波浪成型机构→波浪铁线暂存区→2组T型点焊机(点焊)→成品推料机构→成品裁断机构→成品暂存区
入线机构：侦测是否有线材进入
整直机构：将铁线整直动作
马达输送机构：将铁线输送至暂存区中
暂存区：将整直好的铁线先做暂存动作
整直机构：将铁线做再一次的整直动作
伺服输送机构：以伺服马达带动，依所设定之间距送线。
波浪成型机构：依设定之波型尺寸作成型。
点焊机构：共二组点焊汽缸进行双T型焊接。
成品推料机构：依固定之点焊间距做推料动作。
成品裁断机构：依设定的工件长度自动做裁切动作(油压系统)。
成品暂存区：工件裁断后，落入成品暂存区上。
控制系统：
人机介面操作，配合PLC控制，资料增修及维护动作，都在人机介面操作，易于检修。
