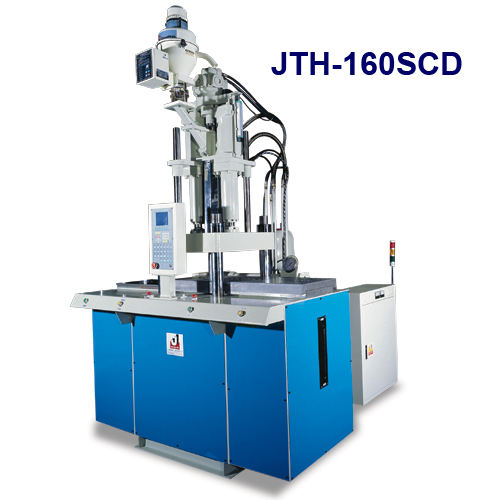

160 TON 6.0 OZ 雙滑板

‧120ton 6oz. 雙滑板
‧立式塑膠、電木、射出成型機系列









此為滑板裝置，可作雙模或單模設計，提高生產效率，安全性佳。
鋼體結構超強設計，堅固耐用。
液體回路，採用雙比多段式控制，電腦液晶幕顯示，反應靈敏，精密準確，本產品有多規格可供選擇。








型 號
單 位
JTH-160


(SD)單滑板 (R)圓盤


射出系統
螺桿直徑
MM
45
50
55


射出壓力
Kg/CM²
2031
1645
1360


理論射出量
CM³
318
392
475


射出量
G / OZ
292/10
361/12.5
436/15


射出率
CM³ /Sec
146
180
218


射出行程
MM
200


螺桿轉速
RPM
0-210


溫度控制段數
ZONE



料斗容量
L



鎖模系統
鎖模力
T
160


開模力
T
16


模版尺寸
MM
840 x 640


模柱間距
MM
580 x 380


最小使用模厚
MM
250


開模行程
MM
350


最大開模距離
MM
600


頂出力量
T
4.5


頂出行距
MM
80

80


滑模系統
滑板尺寸/圓盤直徑
MM
550x600

Ø1210


模具站數
Sets


2


最大模具尺寸
MM


450x400


圓盤回轉角度



180°(正反轉)


油壓電力系統
最大油壓壓力
Kg/CM²
175


泵浦吐出量
L/Min
116


作動油量
L
400


冷卻水用量
L
1400-1800


油壓馬達動力
Kw/HP
18.75/25


電熱容量
KW
10


總用電量
KW
28.75


其他
機器重量
T
6 x 6.8


機器外型尺寸
MM
3.0 x 2 x 3.7


付船重量
T
6.5

7.2


付船尺碼
MM
3.2 x 2.2 x 2.0
