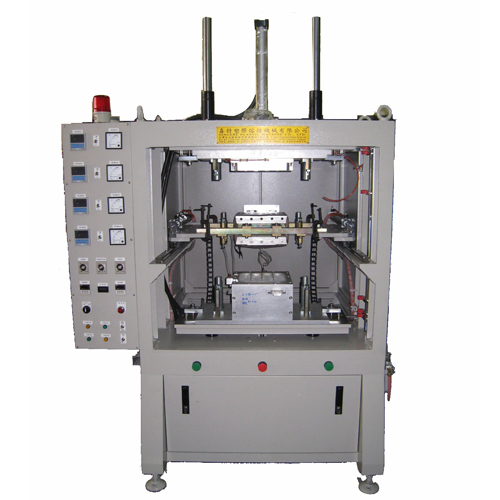

油壓式熱板熔接機

油壓式熱板熔接機

產品型號:
SH7545-OIL

詳細規格及用途描述

特性:
‧作動時使用壓力穩定(沒有空氣壓縮問題)。
‧本機油壓缸使用高低壓力作動。
‧接觸熔接物時油壓缸使用低壓慢速(可調壓力與速度)來熔接。
‧熱模作動時其緩衝距離,可依模具重量作最佳調整,使機台在作動時,震動減到最低。
‧熱板模具使用高精度線性滑軌傳動。
‧當停電時本機油缸會自動回歸,可避免上下模具長時間受熱而變形,即可確保模具精度。

說明:
‧利用熱板模具加溫使熔接物表面溶解再行加壓結合。
‧加壓結合後可達到緊密接合之要求,並可做到水氣密等需求。
‧本機適用於超音波無法熔接或加工困難之塑品。
‧本機適用於大型或3D不規則塑膠品。

本機適用產品:汽車尾燈,方向燈,第三煞車燈,輔助水箱,空氣濾清器,化油器,洗衣機洗劑盒,吸塵器,浮球。




機台品號
SH7545-2H-ON
SH7545-2H-OD
SH7545-2H-OC
SH7545-2H-OMM


配備


作動模式
熱模板
空 壓






上下模板
油 壓






鎖模模式
熱模板
C 型夾






上模板
壓 板






轉角缸






下模板
壓 板






轉角缸






線路控制
繼電器






PLC






溫度顯示器
2 組(含異常警報)






4 組(含異常警報)






真空檢知器






汽源檢知器






熱模板後退緩衝器






斷電油缸回歸系統






手/自動治具閥






安全網
紅外線光電式






汽動式PC門板






人機介面






油壓馬達
2 HP
2 HP
2 HP
2 HP


基本耗電 (熱模另計)
5 A
5 A
5 A
5 A


每組顯示器最大負載電流
30 A
30 A
30 A
30 A


最大作業空間
750 x 450 x 800
750 x 450 x 800
750 x 450 x 800
750 x 450 x 800


最大模具尺寸
600 x 300 x 200
600 x 300 x 200
600 x 300 x 200
600 x 300 x 200


最小結合空間
180 mm
180 mm
180 mm
180 mm


機台外觀尺寸
2220 x 1740 x 1560
2220 x 1740 x 1560
2220 x 1740 x 1560
2220 x 1740 x 1560


木箱尺寸
2420 x 1740 x 1560
2420 x 1740 x 1560
2420 x 1740 x 1560
2420 x 1740 x 1560


淨 重
1100 kg
1100 kg
1100 kg
1100 kg


毛 重
1300 kg
1300 kg
1300 kg
1300 kg




代碼說明
‧O:油壓式 ‧N:基本型 ‧C:夾具型 ‧D:安全門 ‧MM:人機介面
