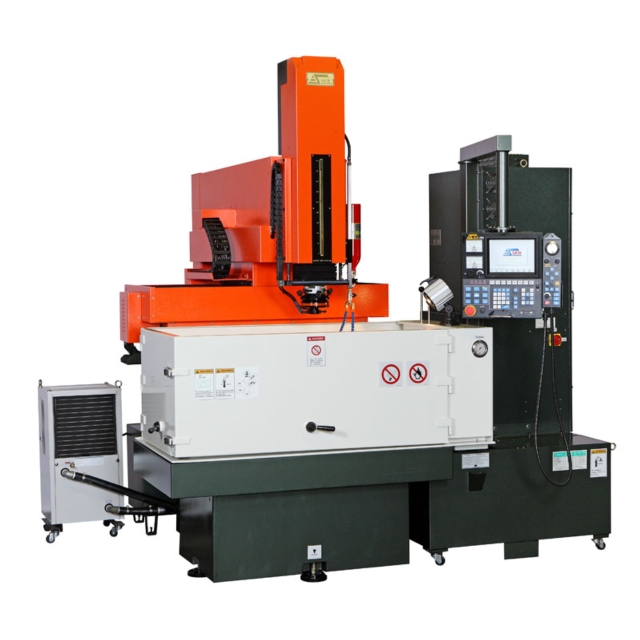

M430~M750
詳細規格及用途描述
‧X、Y、Z三軸使用AC馬達
‧多孔穴加工、擴孔加工、螺紋加工
‧可搭配ATC及C軸加工
‧放電R角<0.02mm
‧多孔穴加工、擴孔加工、螺紋加工
‧可搭配ATC及C軸加工
‧放電R角<0.02mm
‧最佳表面粗度Ra<0.1µm.
‧三軸自由定義加工軸向及擴孔功能
‧快速跳躍及間段長行程排渣功能
‧特殊肋骨加工功能
‧三軸自由定義加工軸向及擴孔功能
‧快速跳躍及間段長行程排渣功能
‧特殊肋骨加工功能
| Specification | M430 | M750 |
|---|---|---|
| X、Y行程 | 400 x 300 mm | 700 x 500 mm |
| Z伺服行程及(輔助行程) | 300 mm | 450 mm |
| 工作檯面積 | 840 x 520 mm | 840 x 520 mm |
| 工作油槽內容積 | 1200x660x410 mm | 1260x770x460 mm |
| 主軸與工作檯最大距離 | 650 mm | 700 mm |
| 電極最大重量 | 60 kgs | 100 kgs |
| 工作檯最大承重 | 4200 kgs | 5200 kgs |
| 過濾桶容量 | 400 Liter | 400 or 600 Liter |
| 過濾芯數量 | 3 pcs | 3 pcs |
| 機台總重量 | 2700+650 kgs | 3200+650 kgs |
| 機台高度 | 2280 mm | 2520 mm |
| 放電能量 | 60A/5A.90A/5A.120A/5A | 60A/5A.90A/5A.120A/5A |
| 輸入電源 | 220 / 380 / 415 / 440 V | 220 / 380 / 415 / 440 V |
| 總容量 | 7KVA / 10KVA / 13KVA | 7KVA / 10KVA / 13KVA |
| 最快加工速度 | 400/600/800 mm3/min | 400/600/800 mm3/min |
| 最細表面粗度 | Ra≤0.1μm | Ra≤0.1μm |
| 最低電極消耗比 | <0.2% (特殊配備可達<0.1%) | <0.2% (特殊配備可達<0.1%) |
