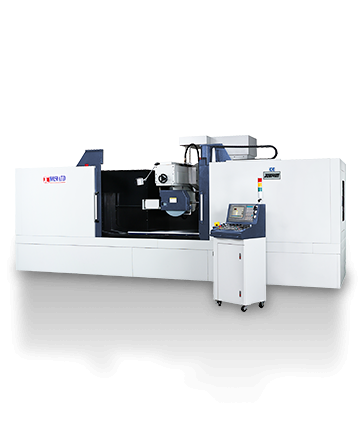

全自動平面磨床(懸臂系列)

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型號
JL-100150AHD
JL-100200AHD
JL-100300AHD
JL-100400AHD
JL-8015ATD
JL-80200AHD
JL-80300AHD
JL-80400AHD


加工能力


工作台面積(WxL)(mm)
1000*1500
1000*2000
1000*3000
1000*4000
800*1500
800*2000
800*3000
800*4000


最大研磨面積(mm)
1000*1500
1000*2000
1000*3000
1000*4000
800*1500
800*2000
800*3000
800*4000


主軸中心至工作台面最大距離(mm)
800 [加高:1000-選購]
800 [加高:1000-選購]
800 [加高:1000-選購]
700[加高:900-選購]
800 [加高:1000-選購]
800 [加高:1000-選購]
800 [加高:1000-選購]
700[加高:900-選購]


工作台最大荷重重量 (kgs)
2400
3200
4800
5500
2000
2650
3950
5000


左右進給


工作台速度 (無段變速)
3~25m/min(120"~1000"/min)
3~25m/min(120"~1000"/min)
3~25m/min(120"~1000"/min)
3~25m/min(120"~1000"/min)
3~25m/min(120"~1000"/min)
3~25m/min(120"~1000"/min)
3~25m/min(120"~1000"/min)
3~25m/min(120"~1000"/min)


工作台滑道
雙V軌
雙V軌
雙V軌
雙V軌
雙V軌
雙V軌
雙V軌
雙V軌


前後進給


每次前後動進刀量[近似值] (mm)
0.5~20
0.5~20
0.5~20
0.5~20
0.5~20
0.5~20
0.5~20
0.5~20


前後快送速度 (mm/min)
900
900
900
900
900
900
900
900


手輪進給量


每轉 1
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")
5mm(0.1")


每刻度 1
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")
0.02mm(0.0005")


上下進給


砂輪座快速上下[近似值][選購](mm/min)
240
240
240
240
240
240
240
240


上下手輪進刀量 (mm)
(X1)0.1 (X5)0.5 (X10)1 (X1)0.001 (X5)0.005 (X10&
(X1)0.1 (X5)0.5 (X10)1 (X1)0.001 (X5)0.005 (X10&
(X1)0.1 (X5)0.5 (X10)1 (X1)0.001 (X5)0.005 (X10&
(X1)0.1 (X5)0.5 (X10)1 (X1)0.001 (X5)0.005 (X10&
(X1)0.1 (X5)0.5 (X10)1 (X1)0.001 (X5)0.005 (X10&
(X1)0.1 (X5)0.5 (X10)1 (X1)0.001 (X5)0.005 (X10&
(X1)0.1 (X5)0.5 (X10)1 (X1)0.001 (X5)0.005 (X10&
(X1)0.1 (X5)0.5 (X10)1 (X1)0.001 (X5)0.005 (X10&


上下自動進刀[選購} (mm)
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999


砂輪


主軸轉速


60Hz(rpm)
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M
1750R.P.M


50Hz(rpm)
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M
1450 R.P.M


砂輪尺寸


(外徑 * 厚度 * 內徑)(mm)
405*50*127[ Max. 405*75*127]
-
405*50*127[ Max. 405*75*127]
405*50*127[ Max. 405*75*127]
405*50*127[ Max. 405*75*127]
405*50*127[ Max. 405*75*127]
405*50*127[ Max. 405*75*127]
405*50*127[ Max. 405*75*127]


馬達


主軸馬達 (HP*P)
10[15-選購]
-
10[15-選購]
10[15-選購]
10[15-選購]
10[15-選購]
10[15-選購]
10[15-選購]


油壓泵浦馬達 (HP)
7.5
10
10
15
7.5
10
10
15


自動前後進給馬達
1/5
1/5
1/5
1/5
1/5
1/5
1/5
1/5


上下快速馬達[選購] (HP)
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達


水泵浦[選購] (HP)
1/2
1/2
1/2
1/2
1/2
1/2
1/2
1/2


重 量


機器淨重 / Kgs
13800
15300
18800
21300
12800
14300
17300
20800


裝箱毛重 / Kgs (1bs)
14800
16500
19800
22800
13800
15500
17800
21800


尺寸


機台作業空間 (長 × 寬 x 高)(mm)


(LxWxH)(mm)
5160*2660*2555
6260*2600*2555
8400*2660*2555
10660*2660*2555
5160*2400*2555
6260*2400*2555
8460*2400*2555
10660*2400*2555


裝箱尺寸 (長 x 寬 x 高)/cm


(LxWxH)(mm)
439*276*297
546*276*297
750*276*297
850*276*597
439*230*297
546*230*297
750*230*297
850*230*597
