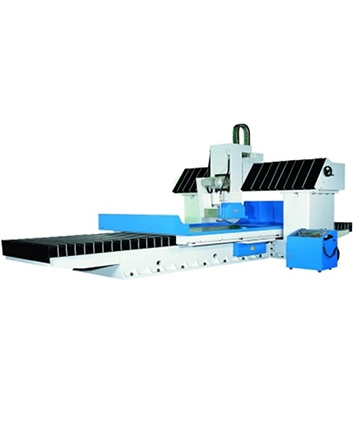

全自動平面磨床(龍門系列)
- 產品型號:
- *JL-120200ATD/JL-120300ATD/JL-120400ATD/ *JL-120500ATD/ JL-120600ATD/JL-160200ATD/ *JL-160300ATD/JL-
詳細規格及用途描述
.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}
型號
JL-160200ATD
JL-120200ATD
JL-120300ATD
JL-120400ATD
JL-120500ATD
JL-120600ATD
JL-160300ATD
JL-160400ATD
JL-160500ATD
JL-160600ATD
加工能力
工作台面積(WxL)(mm)
1600*2000
1200*2000
1200*3000
1200*4000
1200*5000
1200*6000
1600*3000
1600*4000
1600*5000
1600*6000
最大研磨面積(mm)
1600*2000
1200*2000
1200*3000
1200*4000
1200*5000
1200*6000
1600*3000
1600*4000
1600*5000
1600*6000
主軸中心至工作台面最大距離(mm)
1000[加高:1200-選購]
1000[加高:1200-選購]
1000[加高:1200-選購]
900[加高:1100-選購]
900[加高:1100-選購]
900[加高:1100-選購]
1000[加高:1200-選購]
900[加高:1100-選購]
900[加高:1100-選購]
900[加高:1100-選購]
工作台最大荷重重量 (kgs)
6000
5200
6340
7600
8700
9880
7300
9000
10700
12400
左右進給
工作台速度 (無段變速)
1~25
1~25
1~25
1~25
1~25
1~25
1~25
1~25
1~25
1~25
工作台滑道
雙V軌
雙V軌
雙V軌
雙V軌
雙V軌
雙V軌
雙V軌
雙V軌
雙V軌
雙V軌
前後進給
每次前後動進刀量[近似值] (mm)
0.1~40
0.1~40
0.1~40
0.1~40
0.1~40
0.1~40
0.1~40
0.1~40
0.1~40
0.1~40
前後快送速度 (mm/min)
900
900
900
900
900
900
900
900
900
900
前後手輪進刀量 (mm)
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
上下進給
砂輪座快速上下[近似值][選購](mm/min)
300
300
300
300
300
300
300
300
300
300
上下手輪動進刀[選購} (mm)
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
0.001~0.999
上下自動進刀量 (mm)
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
(X1) 0.1 (X1) 0.001
砂輪
砂輪轉速(R.P.M)
1100 R.P.M
1100 R.P.M
1100 R.P.M
1100 R.P.M
1100 R.P.M
1100 R.P.M
1100 R.P.M
1100 R.P.M
1100 R.P.M
1100 R.P.M
砂輪尺寸
(外徑 * 厚度 * 內徑)(mm)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
508X50X203 (Max.508X76X203)
馬達
主軸馬達 (HP*P)
20[30-選購]
20[30-選購]
20[30-選購]
20[30-選購]
20[30-選購]
20[30-選購]
20[30-選購]
20[30-選購]
20[30-選購]
20[30-選購]
油壓泵浦馬達 (HP)
15
15
15
20
20
25
15
20
20
25
前後自動馬達(HP)
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
上下快速馬達[選購] (HP)
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
1KW AC 伺服馬達
水泵浦[選購] (HP)
1/2
1/2
1/2
1/2
1/2
1/2
1/2
1/2
1/2
1/2
重 量
機器淨重 / Kgs
23000
20000
24000
28500
33000
37500
28000
33000
38000
43000
裝箱毛重 / Kgs (1bs)
25500
20000
26300
31000
36000
41500
30800
36000
41500
48000
尺寸
機器佔地面積(長*寬*高)(mm)
(LxWxH)(mm)
660*410*400
660*370*400
880*370*400
1100*370*400
1320*370*400
1540*370*400
880*410*400
1100*410*400
1320*410*400
1540*410*400
裝箱尺寸 (長 x 寬 x 高)/cm
(LxWxH)(mm)
40' HQX1
40' HQX1
40' HQ X1+ 20' X1
40' HQ X1+ 20' X1
40' HQ X 2
40' HQ X1+ 40' FR X1
40' HQ X1+ 20' X1
40' HQ X1+ 20' X1
40' HQ X 2
40' HQ X1+ 40' FR X1
