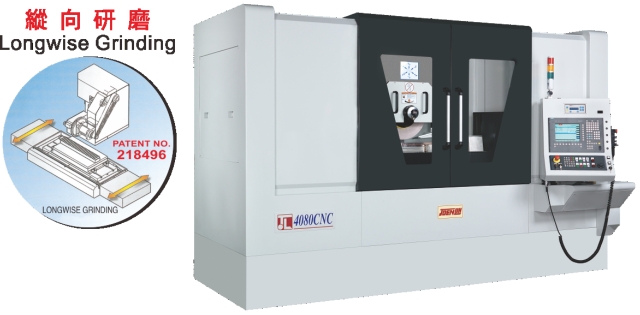

CNC 成型磨床(鞍座系列)

CNC 成型磨床(鞍座系列)

產品型號:
*JL-4080CNC-344

詳細規格及用途描述

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型號
JL-4080CNC-340
JL-4080CNC-341(縱向研磨)
JL-4080CNC-344 (重切削/深切緩進)


加工能力


工作台面積(WxL)(mm)
400x800
400x800
400x800


工作台最大行程(前後 * 左右)(mm)
480x1100
430x1100
480x1100


磁盤面積(前後*左右)(mm)
400x800
400x800
400x800


主軸中心至工作台面最大距離(mm)
600
650
600


工作台最大承載重量(含電磁盤)(Kgs)
800
800
800


砂輪主軸


伺服馬達(連續/30 分鐘)(Kw)
18/16
11
28/39


主軸轉速(rpm)
18/16
11
28/39


砂輪尺寸


(外徑 * 厚度 * 內徑)(mm)
ø355 x 50 x ø127
ø355 x 50 x ø127
ø510 x 50~150 x ø203.2


X左右進給


行程(mm)
1100
Z axis:430
1100


驅動方式 (油壓/滾珠螺桿)
滾珠螺桿
滾珠螺桿
滾珠螺桿


伺服馬達(Kw)
4.5 (4.1)
4
5


移動速度(m/min)
0~20
10
0~25


軌道
線性滑軌
線性滑軌
線性滑軌


Y前後進給


行程(mm)
420
470
345


驅動方式 (油壓/滾珠螺桿)
滾珠螺桿
滾珠螺桿
滾珠螺桿


伺服馬達(Kw)
5
4
5


移動速度(m/min)
10
10
3


最小設定單位(mm)
0.001
0.001
0.001


軌道
線性滑軌
線性滑軌
線性滑軌


Z前後進給


行程(mm)
480
Z axis:1100
480


驅動方式 (油壓/滾珠螺桿)
滾珠螺桿
滾珠螺桿
滾珠螺桿


伺服馬達(Kw)
3.0 (2.7)
4
5


移動速度(m/min)
10
20
5


軌道
線性滑軌
線性滑軌
線性滑軌


砂輪修整器


鑽石滾輪(外徑x厚度x內徑)(mm)(選配)
ø100 x max.50 x ø52
ø100 x max.50 x ø52
ø100 x max.50 x ø52


最高轉速
5000
6000
6000


伺服馬達(Kw)
0.5
0.5
3


重 量


機器重量(Kgs)
8000
9000
6000


尺寸


機台作業空間 (長 × 寬 x 高)(mm)


(LxWxH)(mm)
3490 x 3260 x 2355
3490 x 3260 x 2355
3490 x 3260 x 2355


裝箱尺寸 (長 x 寬 x 高)/cm


(LxWxH)(mm)
3700x2300x2550
3700x2780x3050
3700x2780x3050

公司名稱: 準力機械股份有限公司
聯絡人: 陳麗櫻 (業務經理)
林春妙 (業務代表)
電話: 886-4-2534-9475 (Rep.)
傳真: 886-4-2533-9001
網址: www.joen-lih.com.tw
www.joenlih.com.tw
www.cens.com/joenlih

發送詢問函給廠商
