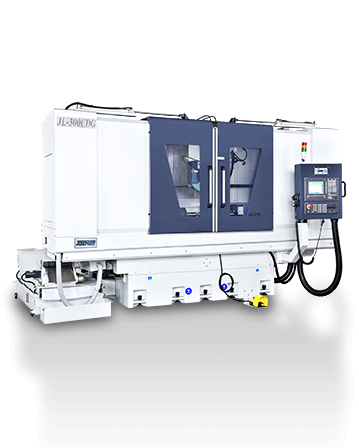

CNC 成型磨床(動柱系列)

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型號
JL-300 CDG


加工能力


工作台面積(WxL)(mm)
500x1000


工作台最大行程(前後 * 左右)(mm)
550x1100


工作台面至主軸中心最大距離(mm)
730


工作台最大載重(Kg)
1100 (含分度盤)



工作台T溝(公稱尺寸*溝數)(mm*N)(*mm)
14*3


主軸


馬達(HP*P)
15Kw 1PH8133


主軸轉速(rpm)
Max 8000/線速度<2000M/min


砂輪尺寸


(外徑 * 厚度 * 內徑)(mm)
Ø 405*50* Ø 127


臥式分度盤+油壓尾座


盤徑(mm)
Ø300


中心高(mm)
210


刀具規格
BT50


最大載重(Kg)
85


最小設定單位
0.001


分割精度(秒)
15”


重複精度(秒)
單向4”/ 雙向8”


剎車扭力(Kg.m)
142 (油壓20Kg/cm2)


修整器


鑽石滾輪(外徑*厚度*內徑)(mm)
Ø150*20~30*Ø52


伺服馬達功率(Kw)
0.82/1FK7042/3000rpm


左右進給


行程(mm)
1100


滾珠螺桿(直徑*螺距)(mm)
Ø40*25


軌道
雙V型軌道


伺服馬達(Kw)
5.23/1FK7103/2000rpm


移動速度(m/min)
0~25


最小設定單位(mm)
0.001


前後進給


行程(mm)
550


滾珠螺桿(直徑*螺距)(mm)
Ø50*10


軌道
55型線性滑軌


伺服馬達(Kw)
2.29/1FK7063/3000rpm


移動速度(m/min)
8


減速比
0.1:0.3


最小設定單位(mm)
0.001


重 量


機器重量(Kgs)
10000


裝箱毛重(Kg)
10700


尺寸


機器尺寸(長*寬*高)(mm)


(LxWxH)(mm)
4225*2975*2558


裝箱尺寸 (長 x 寬 x 高)/cm


(LxWxH)(mm)
4500*2290*2550
