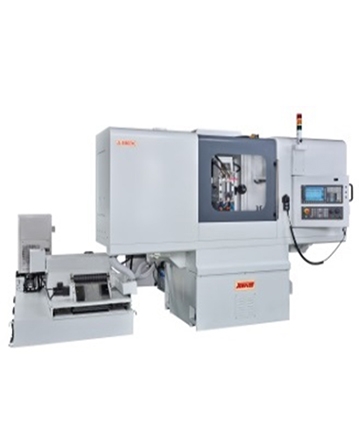

CNC 線軌 / 滑塊專用成型磨床(滑塊研磨機)

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型號
JL-3080CNC


加工能力


工作台面積(WxL)(mm)
300x800


工作台最大行程(前後 * 左右)(mm)
320x860


磁盤面積(前後*左右)(mm)
300*600


主軸頭下面至工作台面距離(mm)
Min.115 ~ Max.455


主軸鼻端至工作台面距離(Z軸) (mm)
-


Y1軸心至工作台邊(主軸斜20度)
-


Y2軸心至工作台邊(主軸斜20度)
-


磁盤面至工作台面距離 (mm)
-


主軸


主軸數量(mm)
1


主軸形式
內藏式


安裝外徑(mm)
ɸ120~ ɸ150


馬達(HP*P)
7 ~ 13


主軸轉速(rpm)
30000 ~ 120000


砂輪尺寸


(外徑 * 厚度 * 內徑)(mm)
搭配主軸轉速


左右進給


行程(mm)
860


伺服馬達(Kw)
2.5


移動速度(m/min)
30


最小設定單位(mm)
0.001


軌道
線性滑軌


前後進給


行程(mm)
320


伺服馬達(Kw)
1.6


移動速度(m/min)
5


最小設定單位(mm)
0.001


軌道
線性滑軌


上下進給


行程(mm)
350


伺服馬達(Kw)
1.6


移動速度(m/min)
1


最小設定單位(mm)
0.001


軌道
線性滑軌


砂輪修整器


鑽石滾輪(外徑*厚度*內徑)(mm)
ɸ100* Max.70*ɸ52內孔與安裝方式依客戶


最高轉速 (rpm)
5000


伺服馬達功率(Kw)
1


臥式副軸


感應馬達
1.5*2


砂輪尺寸(外徑*厚度*內徑) (mm)
ɸ205*13*ɸ31.75


重 量


機器重量(Kgs)
5000


空間


機器作業空間(mm)


(LxWxH)(mm)
2900*2200*2630
