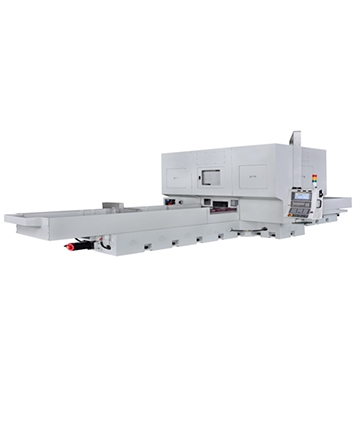

CNC 線軌 / 滑塊專用成型磨床(滑塊研磨機)

CNC 線軌 / 滑塊專用成型磨床(滑塊研磨機)

產品型號:
*JL-20800CNC/JL-30200CNC

詳細規格及用途描述

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型號
JL-2080CNC
JL-30200CNC


加工能力


工作台面積(WxL)(mm)
230*1165
230*2250


工作台最大行程(前後 * 左右)(mm)
210*2100
400*3100


磁盤面積(前後*左右)(mm)
80*1000
300*2000


主軸頭下面至工作台面距離(mm)
-
-


主軸鼻端至工作台面距離(Z軸) (mm)
Min.135 ~ Max.245
Min.50 ~ Max.220


Y1軸心至工作台邊(主軸斜20度)
Min.151 ~ Max.361
-


Y2軸心至工作台邊(主軸斜20度)
Min.138 ~ Max.348
-


磁盤面至工作台面距離 (mm)
170
110


主軸


主軸數量(mm)
2
2


主軸形式
直結式
內藏式


安裝外徑(mm)
-
ɸ120


馬達(HP*P)
2.25
10


主軸轉速(rpm)
1000 ~3600 (砂輪最大轉速 33m/s)
40000


砂輪尺寸


(外徑 * 厚度 * 內徑)(mm)
ɸ 255*19*ɸ76.2
搭配主軸轉速


左右進給


行程(mm)
2100
3100


伺服馬達(Kw)
4
3.3


移動速度(m/min)
25
25


最小設定單位(mm)
0.001
0.001


軌道
線性滑軌
線性滑軌


前後進給


行程(mm)
210
400


伺服馬達(Kw)
1.6
1.57


移動速度(m/min)
4.5
2.14


最小設定單位(mm)
0.001
0.001


軌道
線性滑軌
線性滑軌


上下進給


行程(mm)
110
170


伺服馬達(Kw)
3
1.48


移動速度(m/min)
4.5
5


最小設定單位(mm)
0.001
0.001


軌道
線性滑軌
線性滑軌


砂輪修整器


鑽石滾輪(外徑*厚度*內徑)(mm)
ɸ100* Max.80*ɸ52 內孔與安裝方式依客戶
ɸ102* Max.80*ɸ52 內孔與安裝方式依客戶


最高轉速 (rpm)
3000
6000


伺服馬達功率(Kw)
1.6
1.57


臥式副軸


感應馬達
-
1.5*2


砂輪尺寸(外徑*厚度*內徑) (mm)
-
ɸ205*13*ɸ31.75


重 量


機器重量(Kgs)
14000
18000


空間


機器作業空間(mm)


(LxWxH)(mm)
8495*5200*2532
6320*2200*2462.2

公司名稱: 準力機械股份有限公司
聯絡人: 陳麗櫻 (業務經理)
林春妙 (業務代表)
電話: 886-4-2534-9475 (Rep.)
傳真: 886-4-2533-9001
網址: www.joen-lih.com.tw
www.joenlih.com.tw
www.cens.com/joenlih
