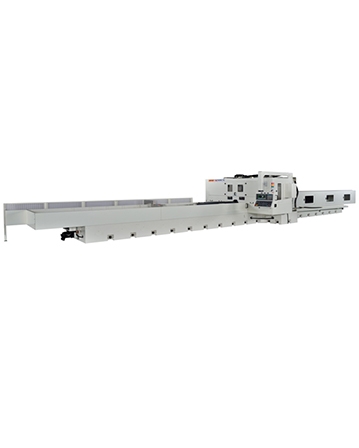

CNC 線軌 / 滑塊專用成型磨床(線軌研磨機)

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型號
JL-20200CNC
JL-20400CNC


加工能力


工作台面積(WxL)(mm)
230*2250
230*4250


最大研磨面積(臥式副軸) (mm)
230*2250
230*4250


磁盤面積(前後*左右)(mm)
80*2040
80*4080


工作台最大承載重量(含電磁盤)(Kgs)
1000
1000


T 槽(尺寸*個數*間距) (mm)
-
-


雙主軸開距 (mm)
Min.245 ~ Max.565
Min.245 ~ Max.565


砂輪下緣至工作台面距離(副軸) (mm)
Min.338.5 Max.443.5
Min.338.5 Max.443.5


砂輪上面至工作台面距離(Z 軸) (mm)
Min.201~ Max.311
Min.201~ Max.311


磁盤面至工作台面距離 (mm)
240
240


雙主軸


伺服馬達(連續/30 分鐘)(Kw)
2.25
10


主軸轉速(rpm)
2000/3600
2000/3600


砂輪(外徑*厚度*內徑)(mm)
ɸ455*25*ɸ127
ɸ455*25*ɸ127


左右進給


行程(mm)
3100
5100


伺服馬達(Kw)
3
4


移動速度(m/min)
0~25
0~25


最小設定單位(mm)
0.001
0.001


軌道
線性滑軌
線性滑軌


Y 前後進給 (雙軸)


行程(mm)
160
160


伺服馬達(Kw)
1.6
1.48


移動速度(m/min)
4.5
4.5


最小設定單位(mm)
0.001
0.001


軌道
線性滑軌
線性滑軌


Z上下進給 (雙軸)


行程(mm)
110
110


伺服馬達(Kw)
3
2.14


減速比
1:3/行星式齒輪減速
1:3/行星式齒輪減速


移動速度(m/min)
4.5
4.5


最小設定單位(mm)
0.001
0.001


軌道
線性滑軌
線性滑軌


砂輪修整器


鑽石滾輪(外徑*厚度*內徑)(mm)
ɸ100* Max.80*ɸ52
ɸ102* Max.80*ɸ52


最高轉速 (rpm)
3000
6000


伺服馬達功率(Kw)
1.6
1.57


臥式副軸


伺服馬達(HP*P)
3.7/4.8
3.7/4.8


主軸轉速 (rpm)
2000/7600
2000/7600


砂輪尺寸(外徑*厚度*內徑) (mm)
ɸ255*13*ɸ50.8
ɸ255*13*ɸ50.8


Y 軸前後進給


行程(mm)
90
90


伺服馬達(Kw)
0.5
0.4


移動速度(m/min)
5
5


最小設定單位(mm)
0.001
0.001


軌道
線性滑軌
線性滑軌


Z上下進給


行程(mm)
105
105


伺服馬達(Kw)
0.82
0.82


移動速度(m/min)
5
5


最小設定單位(mm)
0.001
0.001


軌道
線性滑軌
線性滑軌


尺寸


機器尺寸(不含水機等附件)(mm)
6842*2781.4*2462.2
12323*2781.4*2462.2


佔地空間(mm)
6320*2200*2462.2
10320*2200*2462.2


裝箱尺寸(不含水機等附件)(mm)
9180*3300*3200
11240*3350*2880


重 量


機器重量(不含水機等附件)(Kgs)
18000
25000


裝箱重量(不含水機等附件)(Kgs)
20000
29000
