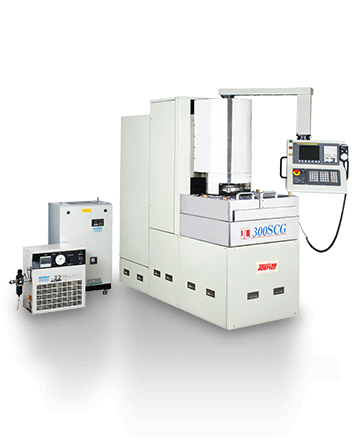

迴轉型磨床(晶瓷加工機)

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型號
JL-200 SCG
JL-300 SCG


加工能力


工作台直徑
ɸ200
ɸ300


機器配置
1支主軸 / 1個旋轉工作台
1支主軸 / 1個旋轉工作台


主軸


型式
氣靜壓主軸
氣靜壓主軸


主軸數量(mm)
1
1


伺服馬達功率
3.7 kw
15 kw


刀具
ψ250 (mm) 鑽石砂輪
ψ350 (mm) 鑽石砂輪


主軸轉速(rpm)
Min1000 ~ Max 3000 rpm
Min1000 ~ Max 3000 rpm


Z 軸


行程
100 mm
200 mm


進給解析度
0.1μm
0.1μm


最大快速移動速度
300 mm / min
300 mm / min


工作臺


行程
氣靜壓工作台
氣靜壓工作台


工作台數
1
1


最大轉速
500 rpm
500 rpm


工作台面積(mm)
φ200 mm
φ300 mm


最大承載重量
15 kg
20 kg


尺寸


機器重量(Kgs)
2000
3000


機器作業空間 (長×寬x高)
1000 (W)×1700 (D)×2100 (H) mm
1000 (W)×1700 (D)×2100 (H) mm


加工精度


TTV 表面粗度
1.5 μmRa0.02μm（矽晶圓）
1.5 μmRa0.02μm（矽晶圓）
