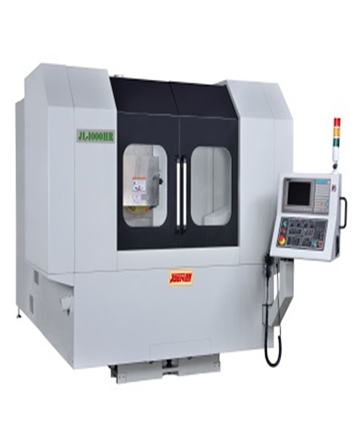

迴轉型磨床(CNC 奈米油靜壓磨床)

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型號
JL-1000HR


加工能力


工作台直徑(mm)
ɸ1000


最大研磨半徑(mm)
510


主軸中心至工作台面最大距離(mm)
600


磁盤面積(直徑*高度)(mm)
ɸ1000*120


工作台最大承載重量(含電磁盤)(Kgs)
1100


伺服馬達(Kw)
7.5


砂輪主軸


主軸馬達(HP*P)
15*4P


主軸轉速(rpm)
線速度<33M/s


砂輪尺寸


(外徑 * 厚度 * 內徑)(mm)
ɸ 405*50* ɸ 127


Y前後進給


行程(mm)
470


伺服馬達(Kw)
2


移動速度(m/min)
750


最小設定單位(mm)
0.001


軌道
線性滑軌


Z前後進給


行程(mm)
710


伺服馬達(Kw)
32


移動速度(m/min)
1500 (60Hz)/1250 (50Hz)/2500伺服


最小設定單位(mm)
0.001


軌道
雙V軌道


馬力


總額定馬力(約)(HP)
50


尺寸


機器尺寸(長*寬*高)(mm)


(LxWxH)(mm)
3550*4300*2400


佔地面積(長*寬)(mm)


(LxWxH)(mm)
3550*4330


裝箱尺寸 (長 x 寬 x 高)/cm


(LxWxH)(mm)
4500*2290*2550


重 量


機器重量(Kgs)
10000


裝箱毛重/ Kgs(1bs)
10700
