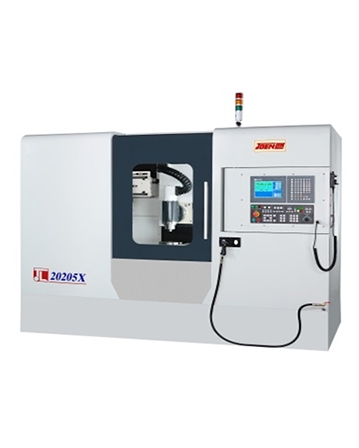

五軸銑磨複合機

.tg{border-collapse:collapse;border-spacing:0;border-color:#ccc}.tg td{font-family:Arial,sans-serif;font-size:14px;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#ccc;color:#333;background-color:#fff}.tg th{font-family:Arial,sans-serif;font-size:14px;font-weight:400;padding:10px 5px;border-style:solid;border-width:1px;overflow:hidden;word-break:normal;border-color:#fff;color:#333;background-color:#ccc}.tg .tg-0kcn{background-color:#9b9b9b;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-zs35{background-color:#efefef;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-2bev{border-color:#656565;text-align:left;vertical-align:top}.tg .tg-dsic{background-color:#fff;border-color:#656565;text-align:left;vertical-align:top}.tg .tg-qs0d{background-color:#efefef;color:#000;border-color:#656565;text-align:left;vertical-align:top}td.tg-y698{background-color:#ebebeb;font-weight:700}td.tg-0pky{font-weight:700}td.tg-1{font-weight:100}





型號
20205X


加工能力


工作台面積 (最大工件尺寸) (WxL)(mm)
ψ200 (X200L)


X軸行程 (左右 ) (mm)
588


Y軸行程 (前後 )(mm)
283.5


主軸鼻端至工作台面最大距離(mm)
430


X左右進給


工作台移動速度(m/min)
30


前後進給


工作台移動速度(m/min)
30


最小設定單位(mm)
0.001


Z 上下進給


工作台移動速度(m/min)
30


Z軸行程 (上下)(mm)
600


砂輪主軸


主軸轉速(rpm)
24000


主軸刀把規格
HSK-E40


B軸


B 軸旋轉角度
(+30 °~-110 °)


C軸


B 軸旋轉角度
0°~360


最小角度單位
0.001 °


刀具


最大刀長(mm)
150


馬達


主軸內藏式馬達 (kw)
4.5


左右伺服馬達 (X軸) (kw)
1.5

升降伺服馬達 (Z軸) (kw)
3.5

前後伺服馬達 (Y軸) (kw)
1.5


噪音值


噪音值 dB(A)
78 以下


重 量


機器重量(Kgs)
3500


機台作業空間(長×寬x高)(mm)
2700X2000X2150
