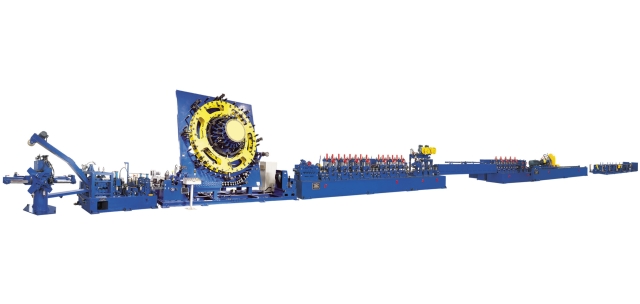

碳鋼製管機

本機專為提供大量不銹鋼管之成型﹑焊接製作所設計﹐主要目的在提高生產速度﹑產品品質及減少損耗﹐操作容易﹑節省勞力﹑增進安全﹑達到高效率﹑低成本﹑高價值之要求。





機械主要部份為：
※ 可選購配件



鋼捲料架
集料架
三段式輥輪製管機：a.成型組 b.焊接組 c定徑組
縫口鉋刀裝置
自動行走切斷機
自動卸料台



油壓式材料架
剪床及材料對接機
NC 伺服控制切台
快速交換台











機 型
規 格
厚 度
速 度
主要馬力


JWHF-B-45S
Ø12.7mm - ø38.1mm
0.6mm - 2.0mm
60- 120 M/min
AC 40HP x 2


JWHF-B-60S
Ø25.4mm - ø76.2mm
0.7mm - 3.0mm
50 - 120 M/min
AC 100HP x 2


JWHF-B-60
Ø21.34mm - ø60.33mm
1.6mm - 4.0mm
40 - 100 M/min
AC 100HP x 2


JWHF-B-80S
Ø38.1mm - ø101.3mm
1.0mm - 4.0mm
35 - 80 M/min
AC 125HP x 2


JWHF-B-80
Ø42.16mm - ø88.9mm
2.0mm - 5.5mm
30 - 70 M/min
AC 125HP x 2


JWHF-B-100
Ø76.2mm - ø168.23mm
2.0mm - 7.1mm
10 - 50 M/min
AC 150HP x 2


JWHF-B-120
Ø114.32mm - ø219.08mm
2.5mm - 8.2mm
9 - 36 M/min
AC 150HP x 2


JWHF-B-150
Ø114.3mm - ø323.35mm
2.5mm - 9.5mm
5 - 20 M/min
AC 150HP x 2
