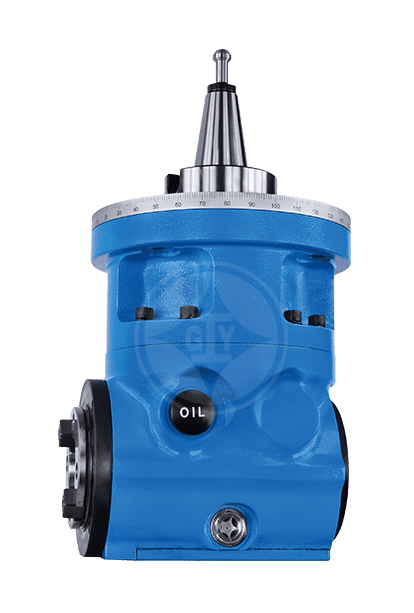

CN74, CN75 直角銑頭/90°銑頭 | 應用於專用機應用
- 產品型號:
- CN74, CN75
- 原產地:
- 台灣
詳細規格及用途描述
CN74, CN75直角銑頭-為金屬和其他材料的切削加工運用工具,它具有直角切削的功能,通常用於工件上的垂直平面加工、鉆孔、攻牙、槽加工、開槽等加工種類。N75直角銑頭通常與龍門銑床、臥式搪床、立式車床、銑鉆機等加工設備配合使用。N75直角銑頭是一種常見有效的加工工具,正確的使用和操作能夠提升加工效率,保證加工質量。
特性
1. 經濟化改變機械立式銑削工作,使一機多用途之銑頭。2. 本銑頭小巧玲瓏,操作自如,適合複雜機件之加工。
3. 加裝刻度盤即可做360°調整角度選擇銑刀銑向。
4. 適合槽孔內部之搪銑、端面整修、斜面倒角...等加工工作。
5. 主軸及齒輪採用鉻鉬合金鋼並經特殊滲碳熱處理,可確保堅固耐用。
6. 軸承採用滾珠軸承,適合高轉速輕切削。
7. 本銑頭逆轉加工時只適用攻牙與柱坑加工作業,不可用於切削、鑽孔...等加工作業,以免造成機械損壞。
8. 本銑頭主軸鎖刀方式為手動鎖緊方式,刀柄可用NT或BT(必須將抓頭拆除)。
規格
機型 | 使用刀具最大直徑 | 減速比 | 最大馬力 | 最大扭力 | 最高轉速 | 主軸規格/轉向 | 配件T型螺絲 |
---|---|---|---|---|---|---|---|
CN74 | ψ100 | 1:1 | 15KW | 300N.m | 2000rpm | #40/正向 | M12×P1.75×71L-4支 |
CN75 | ψ100 | 1:1 | 15KW | 300N.m | 2000rpm | #40/正向 | M12×P1.75×71L-4支 |
