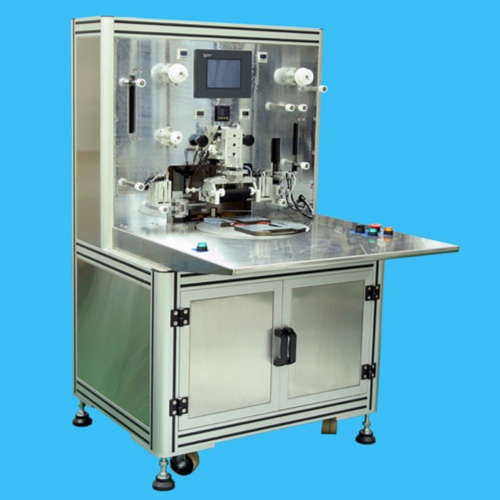

ACF貼附機

本裝置是以治具方式將LCD於STAGE上放置定位後吸附真空旋轉貼附ACF
設備外觀尺寸：980㎜長×750㎜寬×1370㎜高
1. LCD定位機構 2. ACF送料機構
3. ACF熱壓機構
4. 收料機構
5. 控制系統A. 電源：單相AC220V 50/60Hz B. 氣壓源：4kg~7kg C. 真空源：本設備自備真空發生器
D. LCD 大小 ：MAX 110×135(mm)
E. ACF貼附長度：MAX 100(mm)
F. ACF貼附精度：±0.1mm以內
G. LCD 厚度：0.3~1.1(mm)
H. LCD 定位：以治具方式依玻璃尺寸固定
I. 壓頭材質：SUS440
J. 加熱方式：以加熱棒恆溫方式加熱
1. LCD定位機構: 本設備共有兩個治具以旋轉方式作業可節省置放panel時所等待時間，定位方式採頂邊定位並以吸附真空方式固定後旋轉檯面(頂邊定位可依產品調整)
2.ACF送料機構 : 採夾具挾持ACF以伺服馬達位移，位移尺寸可於人機介面設定長度及位移速動
3.ACF熱壓機構 : ACF熱壓壓頭是採用SUS440材質熱處理研磨方式制成，下壓壓力是以差壓方式以控制下壓壓力，壓頭水平調整可依X軸θ以及Y軸θ以分厘卡調整水平。
4.收料機構 : 以減速馬達捲取ACF撥離後之廢料
5.控制系統 : PLC 三菱FX2N系統伺服馬達三菱伺服200W人機介面Proface
6.單色溫控系統採PID控制MAX 300度
