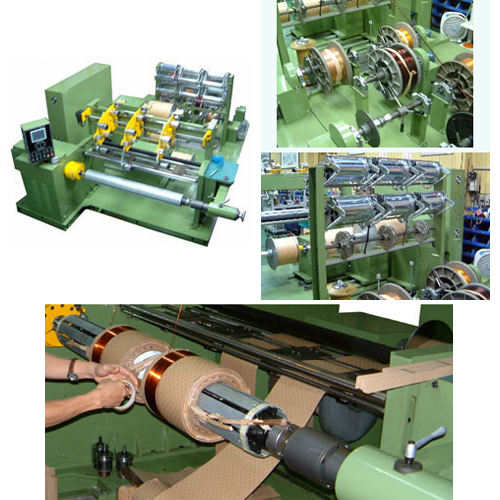

高壓線圈繞線機

高壓線圈繞線機

產品型號:
HV-1400W

詳細規格及用途描述

* 用途說明:
本機係針對161KV以下等中小型(模鑄式)變壓器丸銅線及平角銅線捲繞時,必須能排線整齊,且單機單人即可操作所設計之專用設備。

* 特殊說明:
採用數值係統介面可作多組記憶功能。
採用步進馬達及驅動程式排線。
可作單組線圈或兩組線圈同時捲。

* 規格說明:
(平角(丸)銅導3~6卷)
平角銅導体規格:0.5t X 5mm~3.2t X 12mm
丸形銅導体規格:O0.5mm~O3.2mm
平角銅線線輪架:O40X∮610 X225mm
丸形銅線線輪架:O100X∮315 X505mm
平角銅線承載重:200kg
丸形銅線承載重:200kg
變壓器線圈寬度:400mm
變壓器線圈旋轉半徑:R400 mm
(絕緣紙3卷)
絕緣紙厚度:0.38t ~ 1.4tmm
絕緣紙寬度:260mm ~ 650mm
絕緣紙內徑:O75mm ± 5mm
絕緣紙外徑:MAX O600mm
絕緣紙重量:MAX60kg
主軸捲繞速度:0 ~ 200rpm
使用傳動馬力:15Hp × 6
