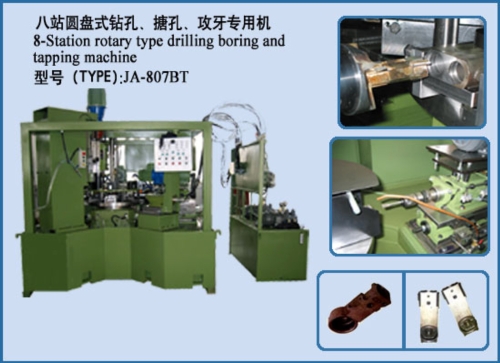

八站圆盘式钻孔、搪孔、攻牙专用机 (闭门器)
- 产品型号:
- JA-807BT
详细规格及用途描述
机械尺寸
L2300*W2500*H2150mm
油压分割器CT-600八等份
第1工位
人工上下工件
第2工位
端盖孔搪孔，搪孔主轴头R80+油压进刀滑座360*670*220ST+立柱配重机构
第3工位
空站
第4工位
端盖孔攻牙，攻牙主轴头8N-130+立柱
第5工位
活塞孔搪孔，搪孔主轴头R60+油压十字滑座300*560*170ST
第6工位
活塞孔攻牙，攻牙主轴头7N-80+角牙滑座300*380+垫座
第7工位
活塞孔搪孔，搪孔主轴头R60+油压十字滑座300*560*170ST
第8工位
活塞孔攻牙，攻牙主轴头7N-80+角牙滑座300*380+垫座
油压夹模8组
液压系统回路单元
冷却系统及元件
液压系统回路单元
电气系统
三菱PLC可编程式控制器及组件
本专机是依据闭门器（如照片图）零件的所需加工而设计制造。
以上配备可依工件加工尺寸大小而作调整
