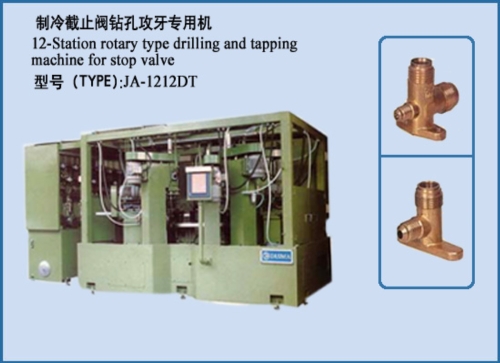

制冷截止阀钻孔攻牙专用机 (截止阀)

机械尺寸
L3000*W3000*H（机台高）600mm

油压分割器CT-600十二等份
第1工位
人工上下工件
第2工位
直向粗加工，主轴头D8-150+马达2HP4P
第3工位
横向内孔粗钻，主轴头D8-150+马达2HP4P
第4工位
横向内外粗加工，主轴头D8-150+马达2HP4P
第5工位
横向精加工、内孔精修，主轴头D8-150+马达2HP4P
第6工位
横向攻外牙，主轴头7N-80+马达2HP6P
第7工位
直向精加工，主轴头D8-150+马达2HP4P
第8工位
直向下勾槽，主轴头R80+展刀机构+马达2HP6P
第9工位
直向攻内牙，主轴头7N-80+马达2HP6P
第10工位
1、横向钻内孔，主轴头D6-130+马达1HP4P
2、直向攻外牙，主轴头7N-80+马达2HP6P
第11工位
直向上勾槽，主轴头R80+展刀机构+马达2HP6P
第12工位
直向滚光，主轴头D8-150+马达2HP4P

同步油压夹模12组

液压系统
油压马达3HP4P*2台、2HP4P*1台；油压泵浦30L/M双联*2台、20L/M双联*1台。

冷却系统1/2HP及元件

电气系统
三菱PLC可编程式控制器及组件，人机介面

本专机是依据截止阀（如照片图）的所需加工而设计制造。


以上配备可依工件加工尺寸大小而作调整。
