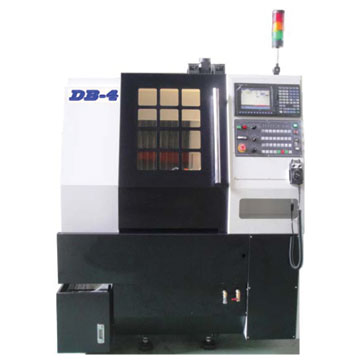

高速面板加工机
高速面板加工机

产品型号:DB-4 原产地:台湾

详细规格及用途描述

应用领域:
陶瓷加工、手机面板加工、DVD面板、触控面板、太阳能板、LENS薄板等专用机

机台介绍
一、采用MITSUBISHI M70高阶控制系统
1、三轴采用低惯性高扭力马达做三轴控制,三轴同步雕铣。
2、完善的PLC人机介面,使每个异警讯息均能完整侦测及呈现。
3、G05.1Q1 高速高精度机能。
二、60000RPM内藏式高速主轴,高刚性、高速度设计,生产效率最佳。
三、8支刀自动换刀刀库,采机械座标式刀库以防止乱刀现象发生。
四、机体采高刚性之铸件,三轴快速位移可达20m/min,使机器在使用同时更加稳定切削。
五、密闭式热源分离电器箱,可有效隔离热源、油渍,增加机器稳定及寿命。
六、后冲水设计,可有效清除铁屑及方便清理。
七、油雾过滤系统,可吸附并过滤切削过程中所产生之油雾符合环保及人身安全需求。
八、油水分离系统,将切削液与轨道油分离使乾式加工物件及切削液不受油品污染,增加切削液之使用寿命。
九、精心设计之黄油自动润滑系统及金属管材质管路,使每部机台不会发生润滑系统不足且管路爆裂及老化问题,确保传动零件之精准度。
十、刀具自动量测系统之设计来做刀具长度补正,使加工物件达到最精准。
十一、全罩式防护阪金,整体、美观、大方,且占地面积小,适合量大之加工件生产规划。

机台规格
型号/规格 DB - 4
控制器 MITSUBISHI M70
控制器软体 WinCE
网路传输 RS232 / RJ45
X, Y, Z行程 420*400*200 mm
X, Y, Z快速进给 20000 mm/min
主轴至工作台距离 60 - 260 mm
主轴转速 60000 rpm
主轴功率 1.3 kw
主轴孔锥度 6 mm
自动换刀刀具数 8
工作台面积 400*400 mm
工作台荷重 200 kgs
T型槽尺寸 M8*4*80 mm
机台尺寸 1400*1450*1890 mm
机台重量 1500 kgs
电力容量 10 kv
气压来源 6 kgs/cm2
