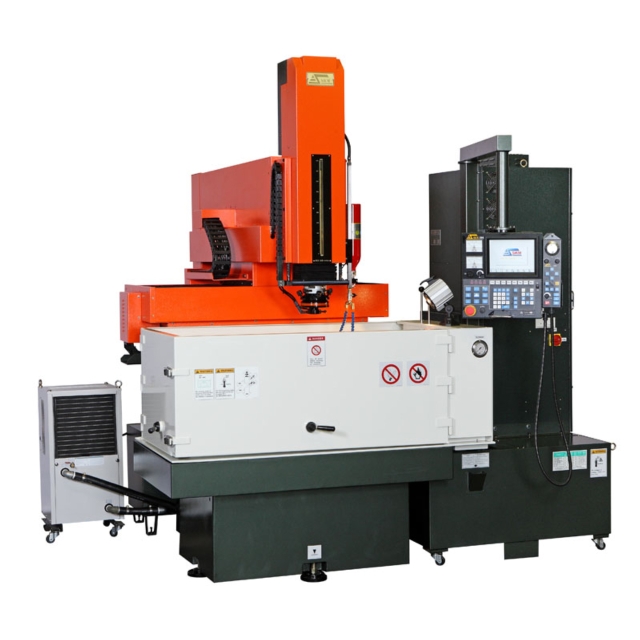

M430~M750
详细规格及用途描述
．X、Y、Z三轴使用AC马达
．多孔穴加工、扩孔加工、螺纹加工
．可搭配ATC及C轴加工
．放电R角<0.02mm
．多孔穴加工、扩孔加工、螺纹加工
．可搭配ATC及C轴加工
．放电R角<0.02mm
．最佳表面粗度Ra<0.1µm.
．三轴自由定义加工轴向及扩孔功能
．快速跳跃及间段长行程排渣功能
．特殊肋骨加工功能
．三轴自由定义加工轴向及扩孔功能
．快速跳跃及间段长行程排渣功能
．特殊肋骨加工功能
| Specification | M430 | M750 |
|---|---|---|
| X、Y行程 | 400 x 300 mm | 700 x 500 mm |
| Z伺服行程及(辅助行程) | 300 mm | 450 mm |
| 工作台面积 | 840 x 520 mm | 840 x 520 mm |
| 工作油槽内容积 | 1200x660x410 mm | 1260x770x460 mm |
| 主轴与工作台最大距离 | 650 mm | 700 mm |
| 电极最大重量 | 60 kgs | 100 kgs |
| 工作台最大承重 | 4200 kgs | 5200 kgs |
| 过滤桶容量 | 400 Liter | 400 or 600 Liter |
| 过滤芯数量 | 3 pcs | 3 pcs |
| 机台总重量 | 2700+650 kgs | 3200+650 kgs |
| 机台高度 | 2280 mm | 2520 mm |
| 放电能量 | 60A/5A.90A/5A.120A/5A | 60A/5A.90A/5A.120A/5A |
| 输入电源 | 220 / 380 / 415 / 440 V | 220 / 380 / 415 / 440 V |
| 总容量 | 7KVA / 10KVA / 13KVA | 7KVA / 10KVA / 13KVA |
| 最快加工速度 | 400/600/800 mm3/min | 400/600/800 mm3/min |
| 最细表面粗度 | Ra≤0.1μm | Ra≤0.1μm |
| 最低电极消耗比 | <0.2% (特殊配备可达<0.1%) | <0.2% (特殊配备可达<0.1%) |
